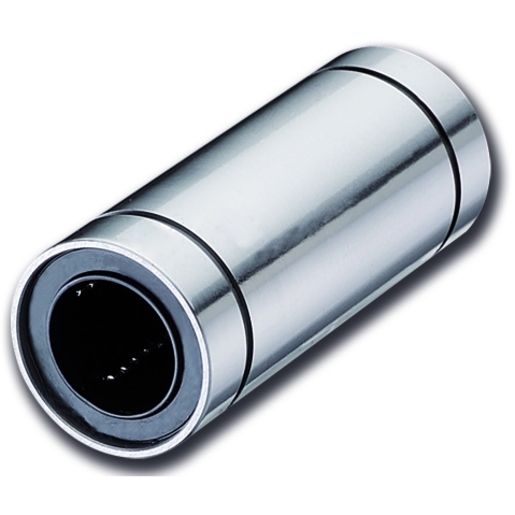

As buchas de esferas fechadas permitem movimentos lineares precisos e de baixa fricção em eixos de aço endurecido cantilever.
Arquivo 3D
Folha de dados técnica
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| Tipo de Patim | BBE |
| Família de produtos | Soquetes de bola fechada padrão |
| Standard | Dimesions ISO |
| Número de selos | 2 |
| Material do cilindro externo ou segmentos de aço | 100Cr6 |
| Material da gaiola | RSt34-2 |
| Lubrificação inicial | Não |
| d - Diâmetro interno | 16 mm |
| d - Tolerância diâmetro interno | 0,011/-0,001 |
| D - Diâmetro externo | 26 mm |
| D - Tolerância diâmetro externo | 0/-0,011 |
| L - Comprimento | 68 mm |
| L - Tolerância comprimento | 0/-0,3 |
| L1 | 49,8 mm |
| Tolerância L1 | 0/-0,3 |
| D1 - Diâmetro | 24,9 mm |
| L2 | 1,3 mm |
| Número de linhas de bola | 4 |
| Peso | 0,115 kg |
| DESEMPENHO | |
|---|---|
| Cmin | 0,71 kN |
| Cmax | 1,004 kN |
| C0min | 1,78 kN |
| C0max | 2,517 kN |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 110 °C |
