CARACTERÍSTICAS TÉCNICAS | |
---|---|

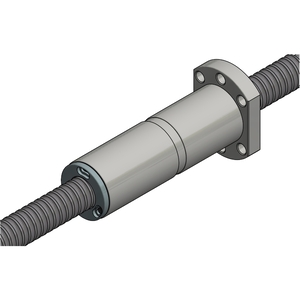

Designação | BNU05020RDCLL3B-B0 |
Marca | SNR |
Série | BNU |

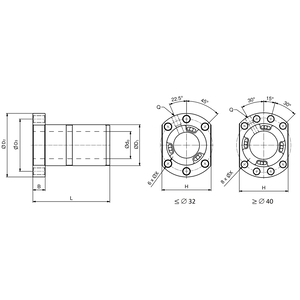

d0 | 50 mm |
Passo P | 20 mm |
Direção do guiamento | Right |
Tipo de castanha | DC - Compact double nut with flange (DIN 69051) |
Materiais | Carbon steel |
Dw | 6,35 mm |
D1 g6 | 75 mm |
D2 | 110 mm |
B - Largura flange | 18 mm |
L - Comprimento | 207,5 mm |
D3 | 93 mm |
H | 85 mm |
X | 11 mm |
Q | 0 mm |
Número de circuítos | 3,8 x 1 |
Peso | 3,82 kg |
DESEMPENHO | |
---|---|
Valor DN para P5 | 100000 mmpm |
Ca para T7 | 45,666 kN |
C0a para T7 | 146,835 kN |
Ca para P5 | 50,74 kN |
C0a para P5 | 163,15 kN |
Kn | 0 N/µm |
