EST204+WB - SNR

EST204+WB

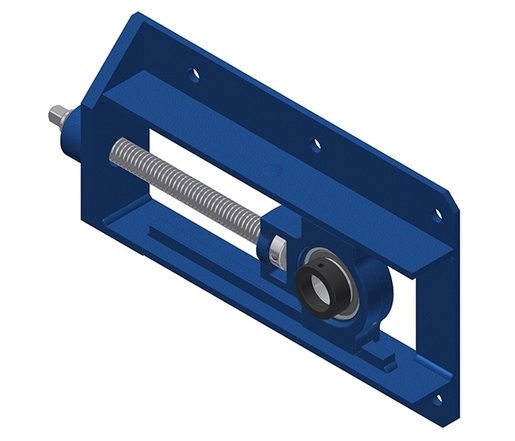

Corpo fundido cinzento com armação treliçadarolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com base simples, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Arquivo 3D

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - ES204G2 - T204+WB205 - WB205
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

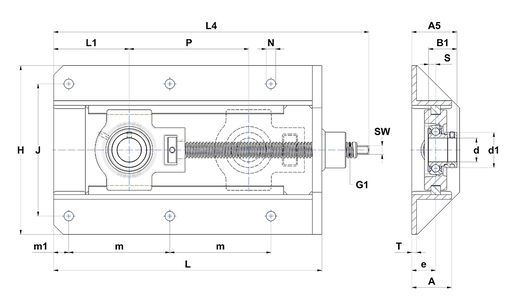

CARACTERÍSTICAS TÉCNICAS

A - Housing width 50 mm
A5 - Total height - frame + insert 52,4 mm
B1 - Overall width IR (with eccent. locking collar/adapt. sleeve) 30,9 mm
d - Shaft diameter 20 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 32,4 mm
e - Distance mounting surface to bearing center 29 mm
G1 - Thread size TR 16x4
H - Housing length, width or diameter 199 mm
J - Mounting holes distance 154 mm
L - Housing length 317 mm
L1 - Distance attachment end face to bearing centerline 83 mm
L4 - Total length - frame + screw 367 mm
m - Mounting hole distance 117 mm
m1 - Mounting hole distance 19 mm
N - Mounting hole dimension 12
P - Max moving distance 150 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 7,5 mm
SW - Wrench size 11 mm
T - Sheet thickness 6 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 12,8 kN
C0 - Static load rating 6,65 kN
Operating temperature min. -20 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 10,17 kg
Torque recomendado para fixação do parafuso de pressão 5,5 N-m
