EX210G2T20 - SNR

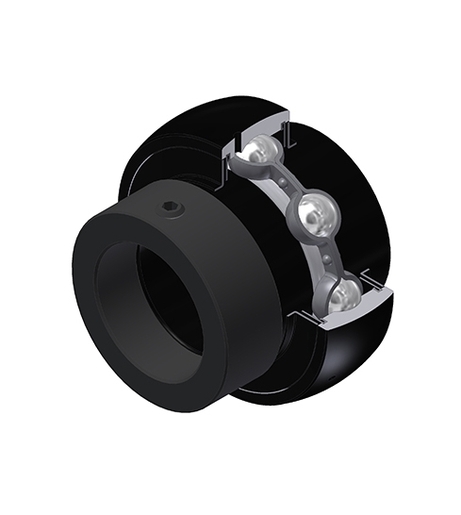

EX210G2T20

Diâmetro externo esférico fixado pelo anel de trava excêntrico junta labirinto, para aplicações em alta temperatura

Rolamentos abaulados para mancais, são propostos com diferentes dispositivos de fixação para uma montagem facilitada.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

B - Width of Inner Ring 49,2 mm
B1 - Overall width IR (with eccent. locking collar/adapt. sleeve) 62,7 mm
B2 - Width of eccent. Lock. collar/nut+washer of adapter sleeve 18,3 mm
C - Width of Outer Ring 23 mm
C1 - Distance center of OR to center of lubrication zone 6,5 mm
d - Shaft diameter 50 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 67,2 mm
D - Outer diameter of OR 90 mm
G - Set screw size M8x1
m - Distance to set screw 6,5 mm
r - Radius Inner Ring 1.1
S - Dist. cent. of raceway to face IR on side opp. lock. device 24,6 mm
SW - Wrench size 4 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 35,1 kN
C0 - Static load rating 23,2 kN
Operating temperature min. -20 °C
Operating temperature max. 200 °C

OUTRAS CARACTERÍSTICAS

Peso 1,01 kg
Torque recomendado para fixação do parafuso de pressão 11,5 N-m
