Flangeado

EXFE211T04CCE - SNR

EXFE211T04CCE

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com anel de projeção, para aplicações em baixa temperatura.

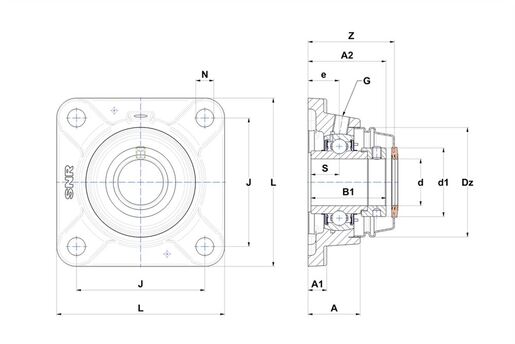

Na figura, os mancais flangeados são apresentados com a tampa aberta. O produto que você escolheu é fornecido com tampa fechada.

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Este kit contém a (s) seguinte (s) referência (s)

Documentation

Product information

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Housing height48,5 mm
A1 - Housing foot height / flange height15 mm
A2 - Total height from mounting surface74,6 mm
B - Width of Inner Ring55,4 mm
B1 - Overall width Inner Ring71,3 mm
d - Shaft diameter55 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve74,5 mm
Dz - Outer diameter of cover110 mm
e - Distance mounting surface to bearing center31 mm
G - Grease fittingR1/8"
J - Mounting holes distance130 mm
L - Housing width / diameter162 mm
N - Mounting hole dimension18 mm
S - Distance front side/bearing centre27,7 mm
Z - Width over covers82 mm
undefined
DESEMPENHO
C - Dynamic load rating43,55 kN
C0 - Static load rating29,2 kN
Operating temperature min.-40 °C
Operating temperature max.100 °C
OUTRAS CARACTERÍSTICAS
Peso4,069 kg
Torque recomendado para fixação do parafuso de pressão22 N-m
