EXP217T20 - SNR

EXP217T20

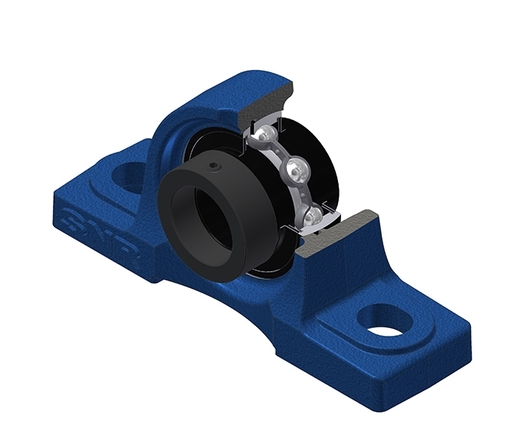

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta labirinto, para aplicações em alta temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Arquivo 3D

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - EX217G2T20 - P217
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

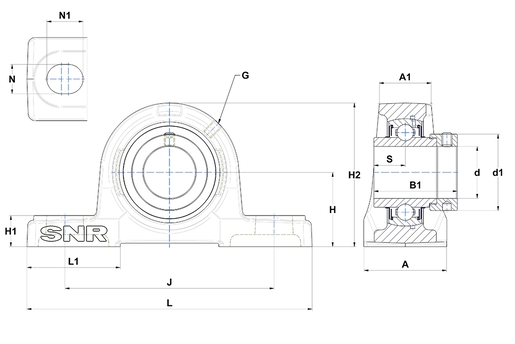

CARACTERÍSTICAS TÉCNICAS

A - Housing width 83 mm
A1 - Housing top width 53 mm
B - Width of Inner Ring 53,2 mm
d - Shaft diameter 85 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 119 mm
G - Grease fitting M10x1
H - Distance mounting base to centerline spheric. seating diam. 95,2 mm
H1 - Housing foot height 32 mm
H2 - Housing height 187 mm
J - Mounting holes distance 247 mm
L - Housing length 310 mm
L1 - Housing foot length 96 mm
N - Mounting hole dimension 25 mm
N1 - Mounting hole length 31 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 23,4 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 83,2 kN
C0 - Static load rating 63,8 kN
Operating temperature min. -20 °C
Operating temperature max. 200 °C

OUTRAS CARACTERÍSTICAS

Peso 11,22 kg
Torque recomendado para fixação do parafuso de pressão 33 N-m
