EXP306-19L3 - SNR

EXP306-19L3

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com base tripla

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - EX306-19G2L3 - P306
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

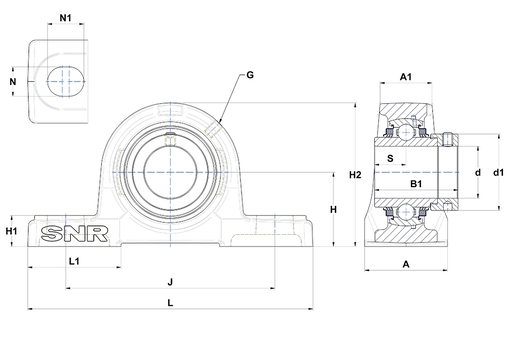

CARACTERÍSTICAS TÉCNICAS

A - Housing width 50 mm
A1 - Housing top width 36 mm
B - Width of Inner Ring 36,5 mm
d - Shaft diameter 30,163 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 50 mm
G - Grease fitting M6x1
H - Distance mounting base to centerline spheric. seating diam. 50 mm
H1 - Housing foot height 18 mm
H2 - Housing height 95 mm
J - Mounting holes distance 140 mm
L - Housing length 180 mm
L1 - Housing foot length 54 mm
N - Mounting hole dimension 17 mm
N1 - Mounting hole length 20 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 17,5 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 27 kN
C0 - Static load rating 15,2 kN
Operating temperature min. -20 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 2,08 kg
Torque recomendado para fixação do parafuso de pressão 8 N-m
