EXPLE210T04COE - SNR

EXPLE210T04COE

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com anel de projeção, para aplicações em baixa temperatura.

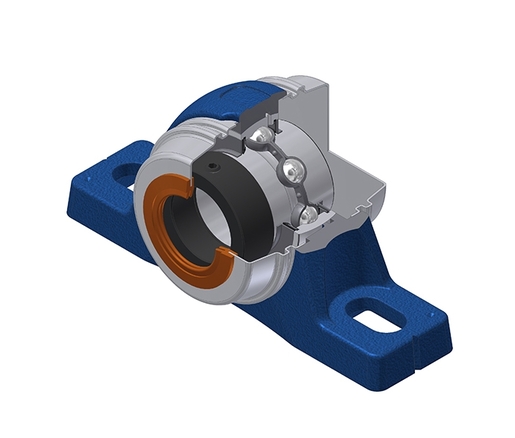

Na figura, os mancais são apresentados com uma tampa aberta e outra fechada. O produto que você escolheu é fornecido com duas tampas abertas.

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - EX210G2T04 - SCOE210-50 - PLE210N
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos

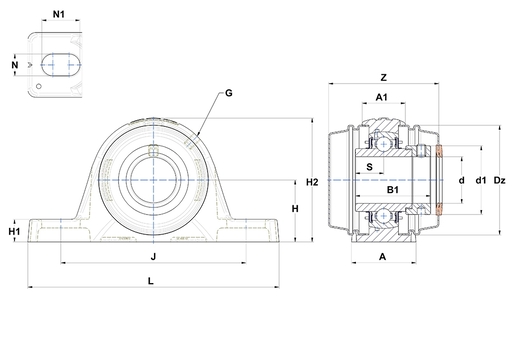

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Housing width55 mm
A1 - Housing top width36 mm
B - Width of Inner Ring49,2 mm
d - Shaft diameter50 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve67,2 mm
Dz - Outer diameter of cover100 mm
G - Grease fittingM6x1
H - Distance mounting base to centerline spheric. seating diam.55,6 mm
H1 - Housing foot height19,3 mm
H2 - Housing height114 mm
J - Mounting holes distance164 mm
L - Housing length214 mm
N - Mounting hole dimension14 mm
N1 - Mounting hole length27 mm
S - Distance front side/bearing centre24,6 mm
Z - Width over covers92,5 mm
Product classification image
DESEMPENHO
C - Dynamic load rating35,1 kN
C0 - Static load rating23,2 kN
Operating temperature min.-40 °C
Operating temperature max.100 °C
OUTRAS CARACTERÍSTICAS
Peso2,954 kg
Torque recomendado para fixação do parafuso de pressão11,5 N-m
