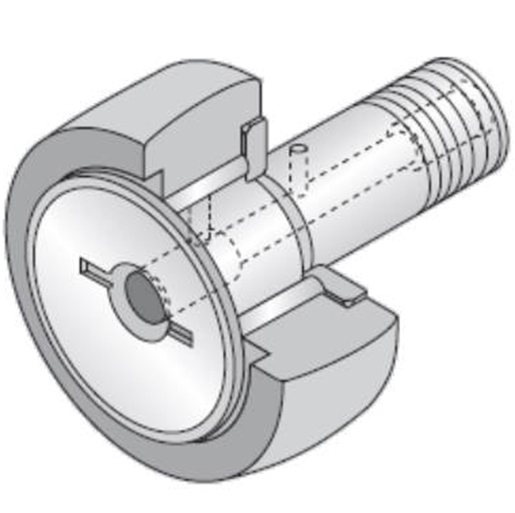

Rolamento de agulha, rolo de leva com eixo, rolo de apoio completo de rolos, encaixe para chave de fenda, furo de lubrificação, anel externo esférico
Arquivo 3D
Folha de dados técnica

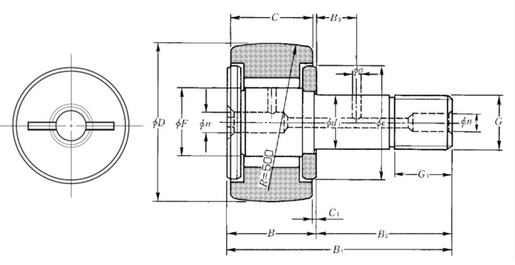

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| D - External diameter | 19 mm |
| d1 - Stud diameter | 8 mm |
| C - Width of bearing, drawn cup or outer ring | 11 mm |
| F - Under roller diameter | 10 mm |
| B - Bearing/Inner ring width | 32 mm |
| B1 - Total stud length | 32 mm |
| B2 - Stud rod length | 20 mm |
| G - Stud thread designation | M8X1.25 |
| G1 - Thread length of the stud | 10 mm |
| C1 - Distance between roller face and washer face | 0,6 mm |
| n - Axial lubrication hole diameter | 4 mm |
| e - Inlet diameter of roller or washer | 14 mm |
| R - Track roller radius | 500 mm |
| Torque máximo | 8 N-m |
| Rolamento com/sem gaiola | Sem |
| Classe de folga radial | CN |
| Classe de precisão | P0 |
| Peso | 0,032 kg |
| DESEMPENHO | |
|---|---|
| Cr - Dynamic load rating | 7,45 kN |
| C0r - Static load rating | 11,7 kN |
| Track load capacity spherical outer ring | 1,38 kN |
| Nlim - Grease lubrication limit speed | 10000 tr/min |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 120 °C |
