MLE71910HVUJ74S - SNR

MLE71910HVUJ74S

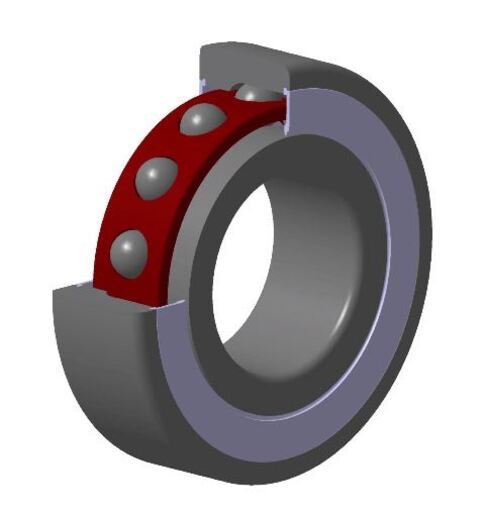

Rolamento de esferas de contato angular de alta precisão, série MLE vedado, gaiola em resina estratificada centrada no anel externo

Nas gamas de rolamentos de esferas e rolamentos de alta precisão, o rolamento de esferas de contato angular de alta precisão soluciona as mais exigentes restrições de confiabilidade com maiores desempenhos em termos de rigidez, velocidades, capacidade de carga e precisão. Ele é recomendado para aplicações exigentes em precisão, tais como em fusos de máquinas-ferramenta. A gama standard é complementada pelos produtos dedicados às necessidades de velocidade, vedação, lubrificação específica, entre outros.

Downloads

arquivo CAD

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

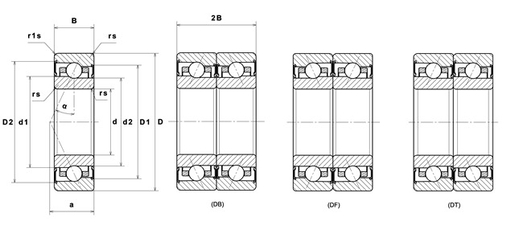

CARACTERÍSTICAS TÉCNICAS

d 50 mm
D 72 mm
B 12 mm
d1 56,8 mm
d2 54,7 mm
D1 66,01 mm
D2 67,51 mm
a 20 mm
Ângulo de contato α 25 °
rs mín 0,6 mm
r1s mín 0,3 mm
f0 8.658
Classe de precisão P4S
Peso 0,129 kg
Marca SNR
Product classification image

DESEMPENHO

Capacidade de carga dinâmica (C) 7,1 kN
Capacidade de carga estática (C0) 5,3 kN
Limite de de carga à fadiga (Cu) 0,34 kN
Axial displacement K Factor 0.61
Nível de pré-carga 7
Valor de pré-carga 60000 kN
Axial rigidity 90 N/µm
Radial rigidity 200 N/µm
Temperatura mín (Tmin) -20 °C
Temperatura máx. de operação (Tmax) 120 °C
Nlim (graxa) 22000 tr/min
Frequência de giro da gaiola, FTF 0,464 Hz
Frequência de giro do elemento rolante, BSF 12,471 Hz
Frequência de passagem na pista externa, BPFO 13,916 Hz
Frequência de passagem na pista interna, BPFI 16,084 Hz

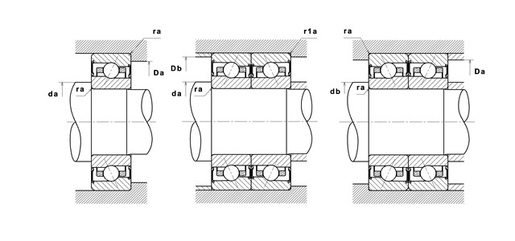

RECOMENDACOES DE BARREIRA

da mín 54,5 mm
db mín 54,5 mm
Da máx 67,5 mm
Db máx 67,5 mm
r1a máx 0,3 mm
ra máx 0,6 mm
