N214 - NTN

N214

Rolamento de uma carreira de rolos cilíndricos, mancal livre, separável, gaiola em aço

Na gama de rolamentos de rolo cilíndricos, o de uma carreira de rolos cilíndricos suporta cargas radiais elevadas. As gamas padrão ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) estão disponíveis com diferentes tipos de gaiolas, diâmetros de furo e anéis de encosto.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

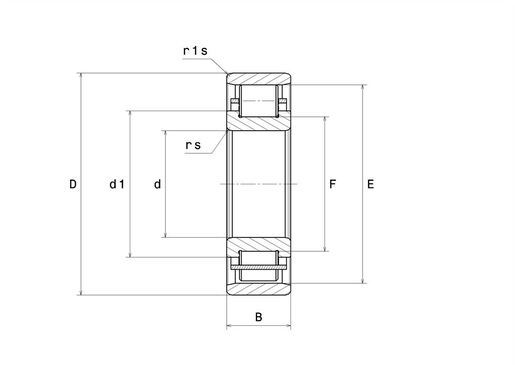

CARACTERÍSTICAS TÉCNICAS

d - Internal diameter 70 mm
D - External diameter 125 mm
B - Bearing/Inner ring width 24 mm
E - Upper roller diameter 110,5 mm
F - Under roller diameter 84,5 mm
d1 - IR flange outer diameter 89,6 mm
rs - Min fillet radius 1,5 mm
r1s - Min fillet radius 1,5 mm
Classe de folga radial CN
Peso 1,1 kg
Marca NTN
Product classification image

DESEMPENHO

C - Capacidade de carga dinâmica 92,5 kN
C0 - Capacidade de carga estática 95 kN
Cu - Limite de de carga à fadiga 11,6 kN
Nlim - Oil lubrication limit speed 6500 tr/min
Nlim - Grease lubrication limit speed 5500 tr/min
Tmin - Temperatura mín de operação -40 °C
Tmax - Temperatura máx de operação 120 °C

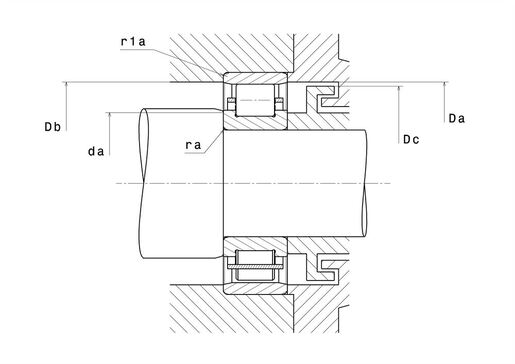

RECOMENDACOES DE BARREIRA

da min - Min shoulder diameter IR 78 mm
Da max - Max shoulder diameter OR 117 mm
Db min - Small face shoulder min diameter 113 mm
Dc max - Max outer ring GO diameter 109 mm
ra max - Max fillet radius 1,5 mm
r1a - Max fillet radius 1,5 mm
