CARACTERÍSTICAS TÉCNICAS
Marca	NTN

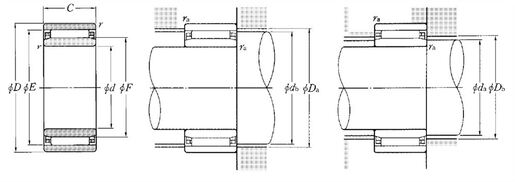

d - Internal diameter	45 mm
D - External diameter	68 mm
C - Width of bearing, drawn cup or outer ring	20 mm
F - Under roller diameter	55 mm
E - Upper roller diameter	60 mm
rs - Min fillet radius	0,6 mm
Furo de lubrificação no anel externo	Non/No
Furo de lubrificação no anel interno	Non/No
Classe de folga radial	CN
Classe de precisão	P0
Peso	0,23 kg

DESEMPENHO
Cr - Dynamic load rating	28,8 kN
C0r - Static load rating	66,5 kN
N lim - Grease lubrication limit speed	4800 tr/min
N lim - Oil lubrication limit speed	7500 tr/min
Tmin - Temperatura mín de operação	-20 °C
Tmax - Temperatura máx de operação	120 °C

RECOMENDACOES DE BARREIRA
da min - Min shoulder diameter IR	54 mm
db - Shoulder diameter IR	59,4 mm
Da max - Max shoulder diameter OR	64 mm
Db - OR smooth shaft shoulder diameter	55,8 mm
ras max - Max shaft & housing fillet radius	0,6 mm
