NJ408 - NTN

NJ408

Rolamento de uma carreira de rolos cilíndricos, para cargas axiais em um sentido, separável, gaiola em aço

Na gama de rolamentos de rolo cilíndricos, o de uma carreira de rolos cilíndricos suporta cargas radiais elevadas. As gamas padrão ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) estão disponíveis com diferentes tipos de gaiolas, diâmetros de furo e anéis de encosto.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d - Internal diameter 40 mm
D - External diameter 110 mm
B - Bearing/Inner ring width 27 mm
E - Upper roller diameter 92 mm
F - Under roller diameter 58 mm
d1 - IR flange outer diameter 64,8 mm
rs - Min fillet radius 2 mm
r1s - Min fillet radius 2 mm
Classe de folga radial CN
Peso 1,32 kg
Marca NTN

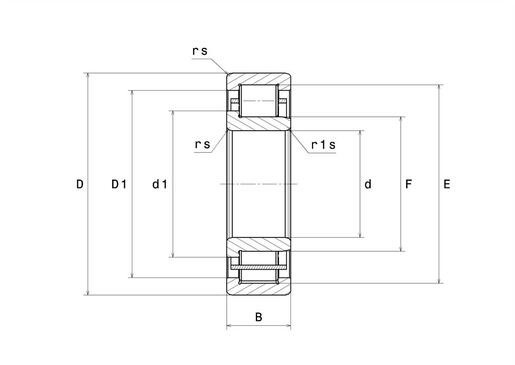

Product classification image

DESEMPENHO

C - Capacidade de carga dinâmica 106 kN
C0 - Capacidade de carga estática 89 kN
Cu - Limite de de carga à fadiga 10,9 kN
Nlim - Oil lubrication limit speed 6700 tr/min
Nlim - Grease lubrication limit speed 5700 tr/min
Tmin - Temperatura mín de operação -40 °C
Tmax - Temperatura máx de operação 120 °C

RECOMENDACOES DE BARREIRA

da min - Min shoulder diameter IR 49 mm
da max - Small face shoulder max diameter 57 mm
dc min - Min inner ring GO diameter 67 mm
Da max - Max shoulder diameter OR 101 mm
ra max - Max fillet radius 2 mm
Product classification image
Calcul factors image

Equivalentes
