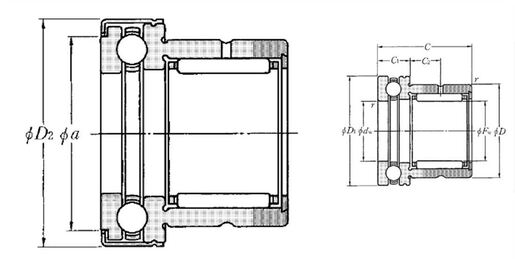

Folha de dados técnica Arquivo 3D Definição do Produto CARACTERÍSTICAS TÉCNICAS Marca NTN Fw - Under rollers diameter 15 mm dw - Shaft washer bore diameter 15 mm D - External diameter 24 mm D2 - Thrust bearing external diameter 29 mm C - Width of bearing, drawn cup or outer ring 23 mm C1 - Thrust bearing height 9 mm C2 - Hole location 6,5 mm a - Thrust bearing support diameter 23,7 mm rs - Min fillet radius 0,3 mm Furo de lubrificação no anel externo Oui/Yes k - Hole diameter 2,5 mm Classe de precisão P0 Peso 0,048 kg
DESEMPENHO Cr - Dynamic load rating 8,25 kN Ca - Dynamic axial load rating 10,5 kN C0r - Static load rating 10,2 kN C0a - Static axial load rating 16,8 kN N lim - Grease lubrication limit speed 6200 tr/min N lim - Oil lubrication limit speed 8800 tr/min Tmin - Temperatura mín de operação -20 °C Tmax - Temperatura máx de operação 120 °C

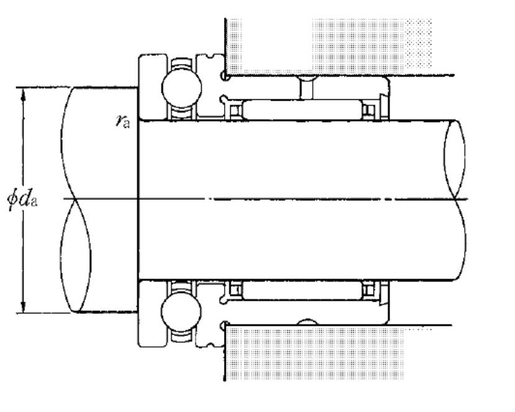

RECOMENDACOES DE BARREIRA da min - Min shoulder diameter IR 23 mm ras max - Max shaft & housing fillet radius 0,3 mm
