Rolamento de uma carreira de rolos cilíndricos, mancal livre, separável, gaiola em poliamida
Na gama de rolamentos de rolo cilíndricos, o de uma carreira de rolos cilíndricos suporta cargas radiais elevadas. As gamas padrão ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) estão disponíveis com diferentes tipos de gaiolas, diâmetros de furo e anéis de encosto.
Conecte-se
Adcionar este produto ao seu cestaDownloads
Nenhum documento disponível
CARACTERÍSTICAS TÉCNICAS | |
---|---|
Marca | NTN |

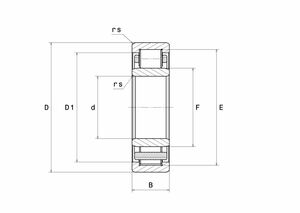

d - Internal diameter | 90 mm |
D - External diameter | 160 mm |
B - Bearing/Inner ring width | 30 mm |
E - Upper roller diameter | 145 mm |
F - Under roller diameter | 107 mm |
rs - Min fillet radius | 2 mm |
r1s - Min fillet radius | 2 mm |
Classe de folga radial | C3 |
Peso | 2,3 kg |
DESEMPENHO | |
---|---|
C - Capacidade de carga dinâmica | 182 kN |
C0 - Capacidade de carga estática | 217 kN |
Cu - Limite de de carga à fadiga | 24,7 kN |
Nlim - Oil lubrication limit speed | 4600 tr/min |
Nlim - Grease lubrication limit speed | 3900 tr/min |
Tmin - Temperatura mín de operação | -20 °C |
Tmax - Temperatura máx de operação | 120 °C |
RECOMENDACOES DE BARREIRA | |
---|---|
da min - Min shoulder diameter IR | 99 mm |
da max - Small face shoulder max diameter | 105 mm |
db min - Min inner ring GO diameter | 109 mm |
Da max - Max shoulder diameter OR | 151 mm |
ra max - Max fillet radius | 2 mm |
r1a - Max fillet radius | 2 mm |
