Rolamento de uma carreira de rolos cilíndricos, mancal livre, separável, gaiola em latão
Na gama de rolamentos de rolo cilíndricos, o de uma carreira de rolos cilíndricos suporta cargas radiais elevadas. As gamas padrão ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) estão disponíveis com diferentes tipos de gaiolas, diâmetros de furo e anéis de encosto.
Conecte-se
Adcionar este produto ao seu cestaDownloads
Nenhum documento disponível
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| d - Internal diameter | 200 mm |
| D - External diameter | 360 mm |
| B - Bearing/Inner ring width | 98 mm |
| E - Upper roller diameter | 316 mm |
| F - Under roller diameter | 244 mm |
| d1 - IR flange outer diameter | 258 mm |
| rNs - Min fillet radius | 4 mm |
| rs - Min fillet radius | 4 mm |
| Classe de folga radial | C3 |
| Peso | 41,3 kg |
| DESEMPENHO | |
|---|---|
| C - Capacidade de carga dinâmica | 1020 kN |
| C0 - Capacidade de carga estática | 1440 kN |
| Cu - Limite de de carga à fadiga | 129 kN |
| N lim - Oil lubrication limit speed | 1900 tr/min |
| N lim - Grease lubrication limit speed | 1600 tr/min |
| Tmin - Temperatura mín de operação | -40 °C |
| Tmax - Temperatura máx de operação | 120 °C |

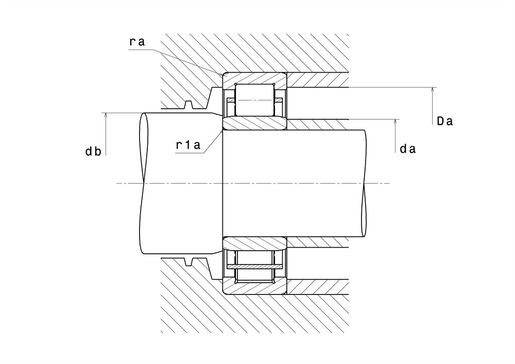

| RECOMENDACOES DE BARREIRA | |
|---|---|
| da min - Min shoulder diameter IR | 216 mm |
| db min - Min inner ring GO diameter | 247 mm |
| Da max - Max shoulder diameter OR | 344 mm |
| Db min - Small face shoulder min diameter | 321 mm |
| ra max - Max fillet radius | 3 mm |
| r1a - Max fillet radius | 3 mm |
