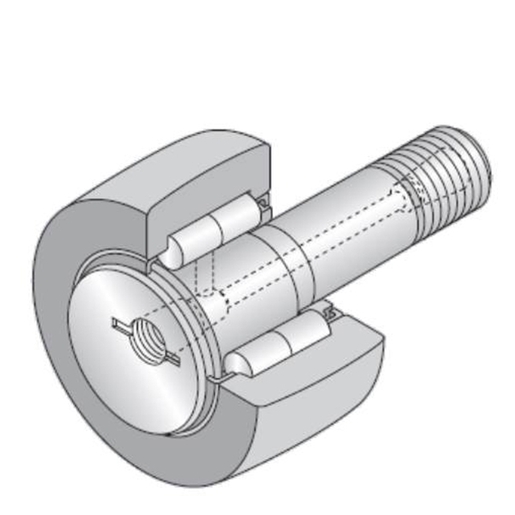

Rolamento de agulha, rolo de leva com eixo, rolo cilíndrico com complemento total, encaixe para chave de fenda, furos rosqueados, blindagem em dois lados, anel externo esférico
Arquivo 3D
Folha de dados técnica

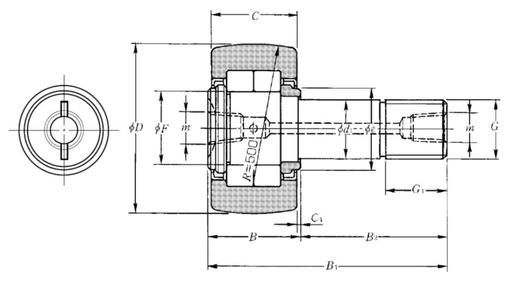

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| D - External diameter | 52 mm |
| d1 - Stud diameter | 20 mm |
| C - Width of bearing, drawn cup or outer ring | 24 mm |
| F - Under roller diameter | 30 mm |
| B - Bearing/Inner ring width | 25,5 mm |
| B1 - Total stud length | 66 mm |
| B2 - Stud rod length | 40,5 mm |
| G - Stud thread designation | M20X1.5 |
| G1 - Thread length of the stud | 21 mm |
| C1 - Distance between roller face and washer face | 0,8 mm |
| m - Designation of the threaded lubrication hole | Rc 1/8 |
| e - Inlet diameter of roller or washer | 31 mm |
| R - Track roller radius | 500 mm |
| Torque máximo | 98 N-m |
| Rolamento com/sem gaiola | Sem |
| Classe de folga radial | CN |
| Classe de precisão | P0 |
| Peso | 0,45 kg |
| DESEMPENHO | |
|---|---|
| Cr - Dynamic load rating | 42,5 kN |
| C0r - Static load rating | 57,5 kN |
| Track load capacity spherical outer ring | 5,55 kN |
| Nlim - Grease lubrication limit speed | 3300 tr/min |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 120 °C |
