SNC507

Pedestal bipartido para rolamentos com bucha de aperto, feito de ferro fundido acinzentado, para lubrificação com graxa

Mancais de base bipartidos "SN" feitos em ferro fundido cinzento ou dúctil, com várias opções de vedação.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

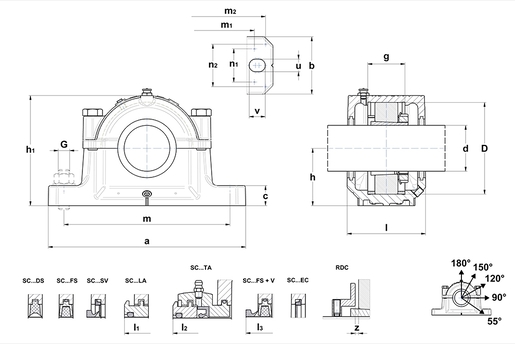

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 30 mm
a - Housing length 185 mm
b - Housing foot width 52 mm
c - Housing foot height 22 mm
g - Bearing seat width 34 mm
h - Bearing center height 50 mm
h1 - Housing height 93 mm
l - Housing mid width 82 mm
l1 - Width over TS 94 mm
l2 - Width over TA 148 mm
l3 - Width over V-ring 100
m - Mounting hole/punches distance (length) 150 mm
m1 - Distance punches (additional holes) 135 mm
n1 - Distance punches for additional holes (width) 25 mm
m2 - Distance punches (dowel pins) 172 mm
n2 - Distance punches for dowel pins (width) 38 mm
u - Mounting hole (width) 15 mm
v - Mounting hole (length) 20 mm
D - Bearing seat diameter 72 mm
z - RDC/bearing distance 2 mm
Quantidade inicial de graxa 65 cm³
Diâmetro dos parafusos de aperto 5 mm
m3 - Distance blind hole bottom pins 113 mm
Marca SNR
Product classification image

VEDAÇÕES E COBERTURA

Selo DS SC 507 DS
Selo LA SC 507 LA
Selo FS SC 507 FS
Selo TA SC 507 TA
Selo SV SC 507 SV
Tampa final EC SC507-606EC
Opção de anel em V V30A

PARAFUSOS

G - Parafusos de fixação M12
Torque recomendado para os parafusos de fixação 65 N-m
Parafusos de conexão M10x45
Torque recomendado para os parafusos de conexão 35 N-m
Carga limite a 120° 60 kN
Carga limite a 150° 35 kN
Carga limite a 180° 30 kN

QUEBRA DE CARGAS

Breaking loads P 0° 224 kN
Breaking loads P 55° 190 kN
Breaking loads P 90° 121 kN
Breaking loads P 120° 85 kN
Breaking loads P 150° 80 kN
Breaking loads P 180° 95 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNC507-606-
Disco regulador de graxa RDC507

COMPONENTES ASSOCIADOS - OPÇÃO 1

Rolamento 1207K
Bucha de aperto H 207
Anel de fixação (x2) FR72x8,5x3

COMPONENTES ASSOCIADOS - OPÇÃO 2

Rolamento 2207K
Bucha de aperto H 307
Anel de fixação (x2) FR72x5,5x3

COMPONENTES ASSOCIADOS - OPÇÃO 3

Rolamento 22207K
Bucha de aperto H 307
Anel de fixação (x2) FR72x5,5x3
