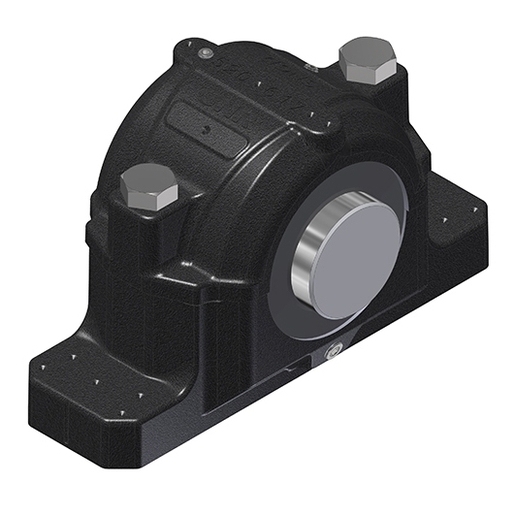

Pedestal bipartido para rolamentos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com graxa
Mancais de base bipartidos "SN" feitos em ferro fundido cinzento ou dúctil, com várias opções de vedação.
Este kit contém a (s) seguinte (s) referência (s)
Conecte-se
Adcionar este produto ao seu cestaDocumentation
Product information

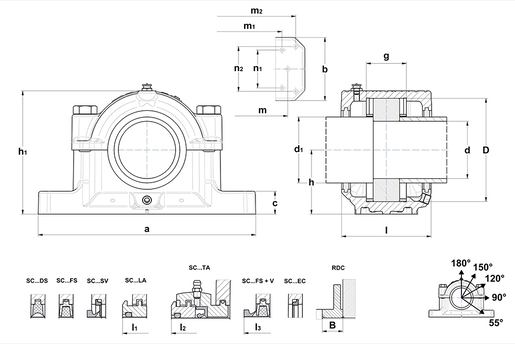

| CARACTERÍSTICAS TÉCNICAS | | Marca | SNR |
| d - Shaft diameter | 120 mm |
| d1 - Shaft diameter outlet large | 135 mm |
| D1 - Fixation holes MH1 | 26 mm |
| D2 - Fixation holes MH2 | 18 mm |
| a - Housing length | 410 mm |
| b - Housing foot width | 120 mm |
| c - Housing foot height | 45 mm |
| g - Bearing seat width | 86 mm |
| h - Bearing center height | 140 mm |
| h1 - Housing height | 271 mm |
| l - Housing mid width | 185 mm |
| l1 - Width over TS | 201 mm |
| l2 - Width over TA | 261 mm |
| l3 - Width over V-ring | 216 |
| m - Mounting hole/punches distance (length) | 350 mm |
| m1 - Distance punches (additional holes) | 330 mm |
| n1 - Distance punches for additional holes (width) | 74 mm |
| m2 - Distance punches (dowel pins) | 378 mm |
| n2 - Distance punches for dowel pins (width) | 88 mm |
| D - Bearing seat diameter | 215 mm |
| B - Width RDC | 24 mm |
| Quantidade inicial de graxa | 1400 cm³ |
| Diâmetro dos parafusos de aperto | 8 mm |
| m3 - Distance blind hole bottom pins | 282 mm |
| VEDAÇÕES E COBERTURA | | Selo DS | SC 224 DS |
| Selo LA | SC 224 LA |
| Selo FS | SC 224 FSS |
| Selo TA | SC 224 TA |
| Selo SV | SC 224 SV |
| Tampa final EC | SC524-620EC |
| Opção de anel em V | V140A |
| PARAFUSOS | | Parafusos de conexão | M24x130 |
| Torque recomendado para os parafusos de conexão | 500 N-m |
| Carga limite a 120° | 360 kN |
| Carga limite a 150° | 210 kN |
| Carga limite a 180° | 180 kN |
| QUEBRA DE CARGAS | | Breaking loads P 0° | 1710 kN |
| Breaking loads P 55° | 1440 kN |
| Breaking loads P 90° | 855 kN |
| Breaking loads P 120° | 639 kN |
| Breaking loads P 150° | 576 kN |
| Breaking loads P 180° | 756 kN |
| COMPONENTES ASSOCIADOS - GERAL | | Disco regulador de graxa | RDC224 |
| COMPONENTES ASSOCIADOS - OPÇÃO 1 | | Rolamento | 22224 |
| Anel de fixação (x2) | FR215x14x5 |
| COMPONENTES ASSOCIADOS - OPÇÃO 2 | | Rolamento | 23224 |
| Anel de fixação (x2) | FR215x5x6 |
