Name: SNCD3060R + 23060
SKU: SNCD3060R+23060-SNR

Pedestal bipartido para rolamentos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com graxa

Documentation

Product information

CARACTERÍSTICAS TÉCNICAS
Marca	SNR

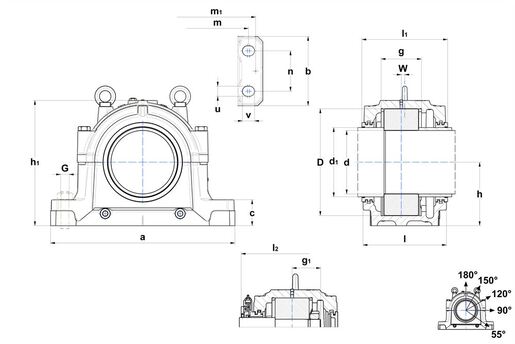

d - Shaft diameter	300 mm
d1 - Shaft diameter outlet large	320 mm
a - Housing length	790 mm
b - Housing foot width	280 mm
c - Housing foot height	105 mm
g - Bearing seat width	168 mm
h - Bearing center height	280 mm
h1 - Housing height	551 mm
l - Housing mid width	320 mm
l1 - Width over TS	330 mm
l2 - Width over TA	412 mm
m - Mounting hole/punches distance (length)	670 mm
m1 - Distance punches dowel pins	740 mm
n - Mounting hole distance (width)	160 mm
u - Mounting hole (width)	42 mm
v - Mounting hole (length)	50 mm
D - Bearing seat diameter	460 mm
g1 - Distance small shaft shoulder to bearing center	133,5 mm
W - Bearing distance	16 mm
Peso do corpo	230 kg
Material of Housing	ductile cast
Quantidade inicial de graxa	8500 cm³

PARAFUSOS
G - Parafusos de fixação	M36
Torque recomendado para os parafusos de fixação	1750 N-m
Parafusos de conexão	M30x220
Torque recomendado para os parafusos de conexão	870 N-m
Parafuso(s) olho	M24
Carga limite a 120°	1300 kN
Carga limite a 150°	750 kN
Carga limite a 180°	650 kN

COMPONENTES ASSOCIADOS - GERAL
Designation of housing	SNCD3060R
Rolamento	23060
Anéis de fixação	2 x FR460x25x12
Labyrinth sealing TS	TS-68
Taconite Sealing TA	TA-68
End cover TE	TE-68
