SNCD3068R + 23068 - SNR

SNCD3068R + 23068

Pedestal bipartido para rolamentos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com graxa

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

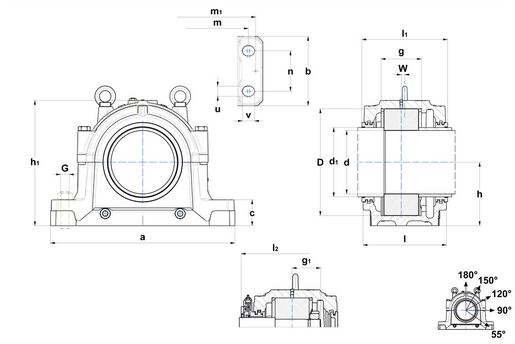

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 340 mm
d1 - Shaft diameter outlet large 360 mm
a - Housing length 880 mm
b - Housing foot width 330 mm
c - Housing foot height 115 mm
g - Bearing seat width 197 mm
h - Bearing center height 320 mm
h1 - Housing height 631 mm
l - Housing mid width 370 mm
l1 - Width over TS 380 mm
l2 - Width over TA 461 mm
m - Mounting hole/punches distance (length) 750 mm
m1 - Distance punches dowel pins 820 mm
n - Mounting hole distance (width) 200 mm
u - Mounting hole (width) 42 mm
v - Mounting hole (length) 50 mm
D - Bearing seat diameter 520 mm
g1 - Distance small shaft shoulder to bearing center 155,5 mm
W - Bearing distance 23 mm
Peso do corpo 354 kg
Material of Housing ductile cast
Quantidade inicial de graxa 14600 cm³
Marca SNR
Product classification image

PARAFUSOS

G - Parafusos de fixação M36
Torque recomendado para os parafusos de fixação 1750 N-m
Parafusos de conexão M30x240
Torque recomendado para os parafusos de conexão 870 N-m
Parafuso(s) olho M30
Carga limite a 120° 1300 kN
Carga limite a 150° 750 kN
Carga limite a 180° 650 kN

QUEBRA DE CARGAS

Breaking loads P 0° 9700 kN
Breaking loads P 55° 12600 kN
Breaking loads P 90° 6100 kN
Breaking loads P 120° 4500 kN
Breaking loads P 150° 3900 kN
Breaking loads P 180° 5000 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNCD3068R
Rolamento 23068
Anéis de fixação 4 x FR520x16x10
Labyrinth sealing TS TS-76
Taconite Sealing TA TA-76
End cover TE TE-76
