SNCD3080R + 23080 - SNR

SNCD3080R + 23080

Pedestal bipartido para rolamentos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com graxa

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

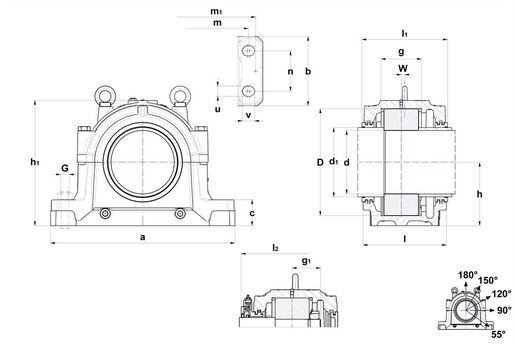

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 400 mm
d1 - Shaft diameter outlet large 430 mm
a - Housing length 1000 mm
b - Housing foot width 360 mm
c - Housing foot height 120 mm
g - Bearing seat width 192 mm
h - Bearing center height 350 mm
h1 - Housing height 695 mm
l - Housing mid width 400 mm
l1 - Width over TS 410 mm
l2 - Width over TA 492 mm
m - Mounting hole/punches distance (length) 840 mm
m1 - Distance punches dowel pins 920 mm
n - Mounting hole distance (width) 220 mm
u - Mounting hole (width) 42 mm
v - Mounting hole (length) 50 mm
D - Bearing seat diameter 600 mm
g1 - Distance small shaft shoulder to bearing center 174 mm
W - Bearing distance 30 mm
Peso do corpo 426 kg
Material of Housing ductile cast
Quantidade inicial de graxa 19200 cm³
Marca SNR
Product classification image

PARAFUSOS

G - Parafusos de fixação M36
Torque recomendado para os parafusos de fixação 1750 N-m
Parafusos de conexão M36x250
Torque recomendado para os parafusos de conexão 1520 N-m
Parafuso(s) olho M36
Carga limite a 120° 1800 kN
Carga limite a 150° 1040 kN
Carga limite a 180° 900 kN

QUEBRA DE CARGAS

Breaking loads P 0° 10800 kN
Breaking loads P 55° 13800 kN
Breaking loads P 90° 6400 kN
Breaking loads P 120° 4800 kN
Breaking loads P 150° 4300 kN
Breaking loads P 180° 5400 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNCD3080R
Rolamento 23080
Anéis de fixação 2 x FR600x22x10
Labyrinth sealing TS TS-92
Taconite Sealing TA TE-92
End cover TE TE-92
