SNCD3136 + 23136K - SNR

SNCD3136 + 23136K

Pedestal bipartido para rolamentos com bucha de aperto, feito de ferro fundido dúctil , para lubrificação com graxa

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

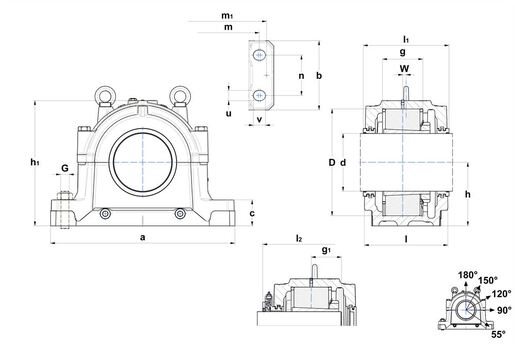

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 160 mm
a - Housing length 530 mm
b - Housing foot width 190 mm
c - Housing foot height 75 mm
g - Bearing seat width 116 mm
h - Bearing center height 180 mm
h1 - Housing height 353 mm
l - Housing mid width 240 mm
l1 - Width over TS 250 mm
l2 - Width over TA 317 mm
m - Mounting hole/punches distance (length) 450 mm
m1 - Distance punches dowel pins 490 mm
n - Mounting hole distance (width) 110 mm
u - Mounting hole (width) 28 mm
v - Mounting hole (length) 34 mm
D - Bearing seat diameter 300 mm
g1 - Distance small shaft shoulder to bearing center 95,5 mm
W - Bearing distance 15 mm
Peso do corpo 83 kg
Material of Housing ductile cast
Quantidade inicial de graxa 2600 cm³
Marca SNR
Product classification image

PARAFUSOS

G - Parafusos de fixação M24
Torque recomendado para os parafusos de fixação 500 N-m
Parafusos de conexão M24x150
Torque recomendado para os parafusos de conexão 440 N-m
Parafuso(s) olho M16
Carga limite a 120° 800 kN
Carga limite a 150° 460 kN
Carga limite a 180° 400 kN

QUEBRA DE CARGAS

Breaking loads P 0° 3420 kN
Breaking loads P 55° 4320 kN
Breaking loads P 90° 2070 kN
Breaking loads P 120° 1530 kN
Breaking loads P 150° 1360 kN
Breaking loads P 180° 1710 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNCD3136
Rolamento 23136K
Bucha de aperto H3136
Anéis de fixação 2 x FR300x10x10
Labyrinth sealing TS TS-36
Taconite Sealing TA TA-36
End cover TE TE-36
