SNCD3140R + 23140 - SNR

SNCD3140R + 23140

Pedestal bipartido para rolamentos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com graxa

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

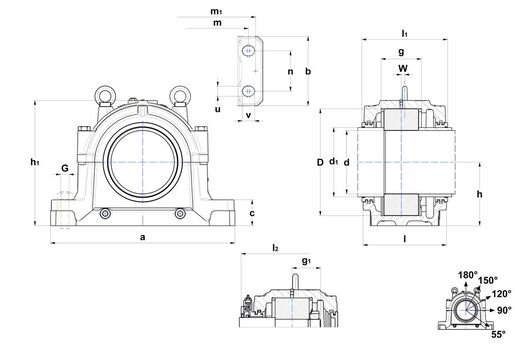

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 200 mm
d1 - Shaft diameter outlet large 220 mm
a - Housing length 610 mm
b - Housing foot width 230 mm
c - Housing foot height 85 mm
g - Bearing seat width 132 mm
h - Bearing center height 210 mm
h1 - Housing height 411 mm
l - Housing mid width 280 mm
l1 - Width over TS 290 mm
l2 - Width over TA 351 mm
m - Mounting hole/punches distance (length) 510 mm
m1 - Distance punches dowel pins 560 mm
n - Mounting hole distance (width) 130 mm
u - Mounting hole (width) 35 mm
v - Mounting hole (length) 42 mm
D - Bearing seat diameter 340 mm
g1 - Distance small shaft shoulder to bearing center 107,5 mm
W - Bearing distance 10 mm
Peso do corpo 122 kg
Material of Housing ductile cast
Quantidade inicial de graxa 4300 cm³
Marca SNR
Product classification image

PARAFUSOS

G - Parafusos de fixação M30
Torque recomendado para os parafusos de fixação 1005 N-m
Parafusos de conexão M24x160
Torque recomendado para os parafusos de conexão 440 N-m
Parafuso(s) olho M20
Carga limite a 120° 800 kN
Carga limite a 150° 460 kN
Carga limite a 180° 400 kN

QUEBRA DE CARGAS

Breaking loads P 0° 4600 kN
Breaking loads P 55° 5700 kN
Breaking loads P 90° 2800 kN
Breaking loads P 120° 1900 kN
Breaking loads P 150° 1800 kN
Breaking loads P 180° 2300 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNCD3140R
Rolamento 23140
Anéis de fixação 2 x FR340x10x10
Labyrinth sealing TS TS-48
Taconite Sealing TA TA-48
End cover TE TE-48
