SNOE218CAL - SNR

SNOE218CAL

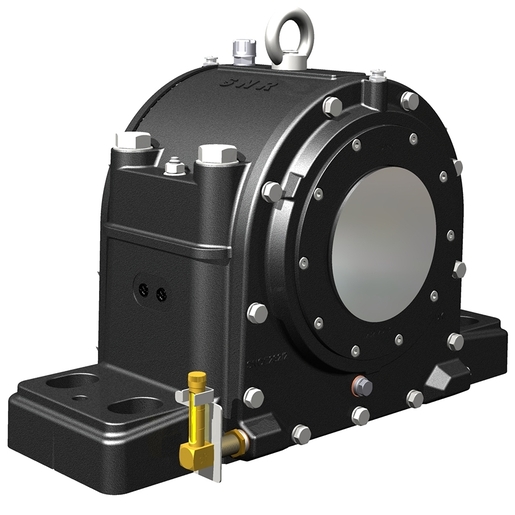

Corpo-pedestal bipartido para rolamentos de rolos esféricos com orifício cilíndrico, feito de fundido acinzentado, para lubrificação com óleo

Mancais de base bipartidos feitos em ferro fundido cinza ou dúctil, para eixo passante ou ponta de eixo.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

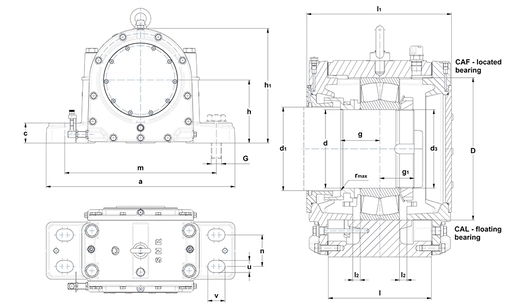

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 90 mm
d1 - Shaft diameter outlet large 95 mm
d3 - Thread on shaft M90x2
a - Housing length 410 mm
b - Housing foot width 150 mm
c - Housing foot height 48 mm
g - Distance large shaft shoulder to bearing center 61 mm
g1 - Distance small shaft shoulder to bearing center 40 mm
h - Bearing center height 135 mm
h1 - Housing height 245 mm
l - Housing mid width 160 mm
l1 - Housing width over covers 229 mm
l2 - Floating distance (x2) 10 mm
m - Mounting hole/punches distance (length) 340 mm
n - Mounting hole distance (width) 80 mm
u - Mounting hole (width) 25 mm
v - Mounting hole (length) 35 mm
r - Max shaft shoulder radius 1 mm
D - Bearing seat diameter 160 mm
Nível de óleo 45-60 mm
Quantidade de óleo 1500 cm³
Peso 47 kg
Material of Housing grey cast
Marca SNR
Product classification image

COMPONENTES ASSOCIADOS - GERAL

Rolamento 22218
Porca KM 18
Anilha de pressão MB 18

COMPONENTES ASSOCIADOS - OPÇÃO

Tiras de feltro (opcional) 9x7,5x370

PARAFUSOS

G - Parafusos de fixação M20
Torque recomendado para os parafusos de fixação 260 N-m
Parafusos de conexão M16
Torque recomendado para os parafusos de conexão 130 N-m
Parafuso(s) olho M12
