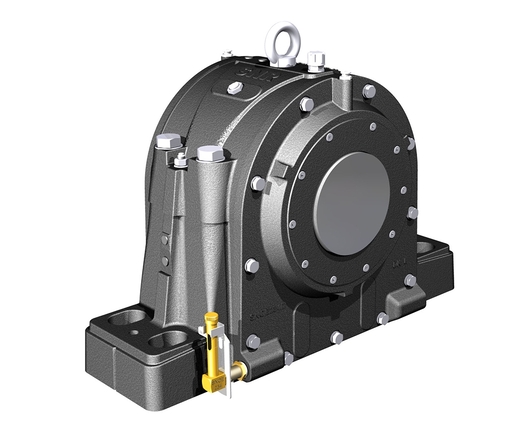

Corpo-pedestal bipartido para rolamentos de rolos esféricos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com óleo
Mancais de base bipartidos feitos em ferro fundido cinza ou dúctil, para eixo passante ou ponta de eixo.
Conecte-se
Adcionar este produto ao seu cestaDocumentation
Product information

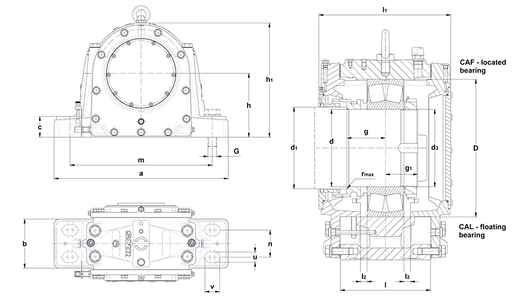

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| d - Shaft diameter | 200 mm |
| d1 - Shaft diameter outlet large | 210 mm |
| d3 - Thread on shaft | M200x3 |
| a - Housing length | 830 mm |
| b - Housing foot width | 240 mm |
| c - Housing foot height | 90 mm |
| g - Distance large shaft shoulder to bearing center | 99 mm |
| g1 - Distance small shaft shoulder to bearing center | 82 mm |
| h - Bearing center height | 280 mm |
| h1 - Housing height | 510 mm |
| l - Housing mid width | 260 mm |
| l1 - Housing width over covers | 356 mm |
| l2 - Floating bearing displacement (x2) | 0 mm |
| m - Mounting hole/punches distance (length) | 670 mm |
| n - Mounting hole distance (width) | 130 mm |
| u - Mounting hole (width) | 48 mm |
| v - Mounting hole (length) | 70 mm |
| r - Max shaft shoulder radius | 2,5 mm |
| D - Bearing seat diameter | 360 mm |
| Nível de óleo | 75-100 mm |
| Quantidade de óleo | 6300 cm³ |
| Peso | 317 kg |
| Material of Housing | ductile cast |
| COMPONENTES ASSOCIADOS - GERAL | |
|---|---|
| Rolamento | 22240 |
| Porca | KM 40 |
| Anilha de pressão | MB 40 |
| COMPONENTES ASSOCIADOS - OPÇÃO | |
|---|---|
| Tiras de feltro (opcional) | 11x14x818 |
| PARAFUSOS | |
|---|---|
| G - Parafusos de fixação | M42 |
| Torque recomendado para os parafusos de fixação | 2040 N-m |
| Parafusos de conexão | M30 |
| Torque recomendado para os parafusos de conexão | 870 N-m |
| Parafuso(s) olho | M20 |
