SUCFBL205FG1 - SNR

SUCFBL205FG1

Série SENTINEL: mancal autoalinhável com rolamento inserto, mancal termoplástico flangeado com 3 furos, rolamento inserto de aço inoxidável com lubrificação sólida para alimentos LUBSOLID, parafusos de fixação.

As tampas de proteção devem ser encomendadas separadamente. Todos os mancais são ranhurados para acomodar as tampas de proteção.

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Este kit contém a (s) seguinte (s) referência (s)

Documentation

Product information

CARACTERÍSTICAS TÉCNICAS
MarcaSNR

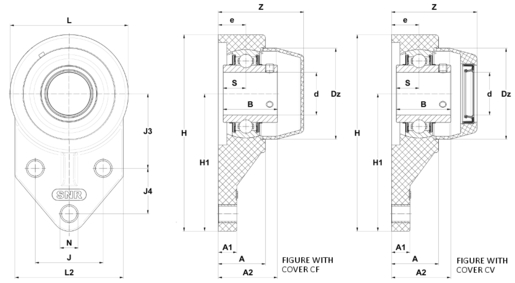

A - Housing height34 mm
A1 - Housing foot height / flange height11,4 mm
A2 - Total height from mounting surface41,6 mm
B - Width of Inner Ring34,1 mm
d - Shaft diameter25 mm
e - Distance mounting surface to bearing center21,8 mm
H - Housing length, width or diameter120,6 mm
H1 - Distance housing side to centre of bearing insert85,7 mm
J - Mounting holes distance41,3 mm
J3 - Distance mounting hole to bearing center46 mm
J4 - Mounting hole distance28,6 mm
L - Housing width / diameter70 mm
L2 - Housing flange width63,5 mm
N - Mounting hole dimension10,7 mm
S - Distance front side/bearing centre14,3 mm
undefined
DESEMPENHO
C - Dynamic load rating14 kN
C0 - Static load rating7,8 kN
Operating temperature min.-10 °C
Operating temperature max.80 °C
OUTRAS CARACTERÍSTICAS
Peso0,3 kg
Torque recomendado para fixação do parafuso de pressão3,9 N-m
