UST205-15 - SNR

UST205-15

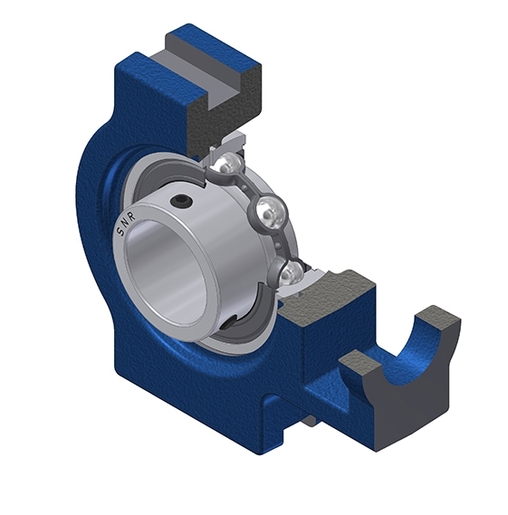

Corpo fundido cinzento,rolamentos de esferas com inserção radial e conector para o conjunto de parafusos,junta de vedação com base simples

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - US205-15G2 - T205
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

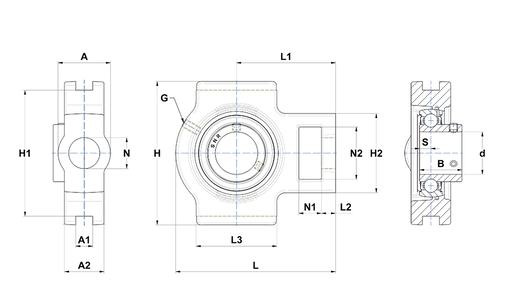

CARACTERÍSTICAS TÉCNICAS

A - Housing width 32 mm
A1 - Width of location slot 12 mm
A2 - Width over loc. slot flange(T/ST)/width at mount. hole(EHE) 24 mm
B - Width of Inner Ring 27 mm
d - Shaft diameter 23,813 mm
G - Grease fitting M6x1
H - Housing length, width or diameter 89 mm
H1 - Distance between bottoms of location slots 76 mm
H2 - Housing height / width 51 mm
L - Housing length 97 mm
L1 - Distance attachment end face to bearing centerline 62 mm
L2 - Thickness of attachment end 10 mm
L3 - Length of guidance slot/face 51 mm
N - Mounting hole dimension 19 mm
N1 - Length of attachment slot 16 mm
N2 - Height of attachment slot 32 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 7,5 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 14 kN
C0 - Static load rating 7,88 kN
Operating temperature min. -20 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 0,78 kg
