ZLG 307 AA - SNR

ZLG 307 AA

Corpo com dois rolamentos, feito de fundido acinzentado, para lubrificação com graxa

Múltiplos mancais de rolamentos, quais permitem diferentes combinações de rolamentos.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - 6307C3 - Fl 8 - ASG 6307 - V-35S
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

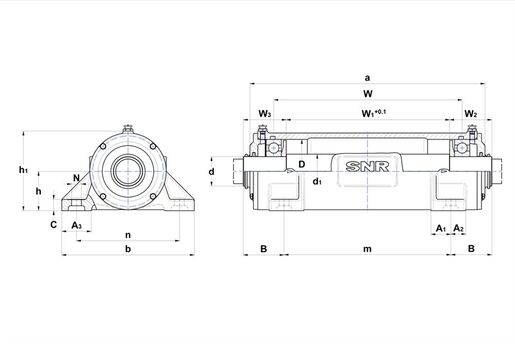

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 35 mm
d1 - Shaft diameter between bearings 45 mm
a - Housing length 275 mm
b - Housing foot width 190 mm
c - Housing foot height 16 mm
h - Bearing center height 60 mm
h1 - Housing height 117 mm
m - Mounting hole/punches distance (length) 175 mm
n - Mounting hole distance (width) 150 mm
N - Mounting hole diameter 15 mm
B - Distance mounting hole to shaft step 60 mm
W - Bearing distance 197 mm
W1 - Central shaft length 160 mm
W2 - Right shaft end length 66,5 mm
A1 - Foot width (for ZLG, bore inner side width) 30 mm
A2 - ZLG foot width beside bore outer side 20 mm
A3 - ZLG foot width 40 mm
D - Bearing seat diameter 80 mm
Peso 10 kg
Material of Housing grey cast
Quantidade inicial de graxa por lado 85 cm³
Marca SNR
Product classification image

COMPONENTES ASSOCIADOS - OPÇÃO

Anel em O (opcional) 80x4

PARAFUSOS

G - Parafusos de fixação M12
Torque recomendado para os parafusos de fixação 65 N-m
Parafusos da tampa M6x25
Torque recomendado para os parafusos da tampa 7 N-m
