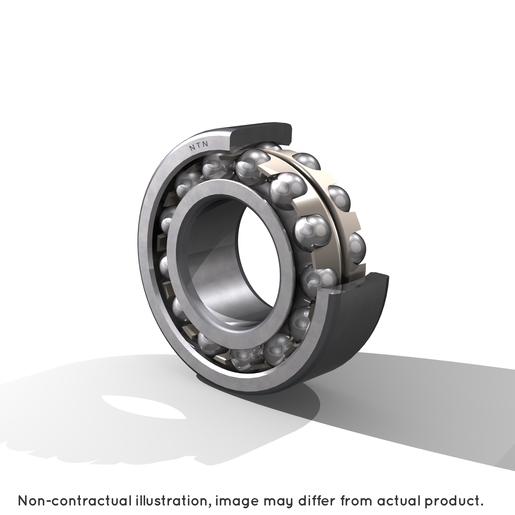

1202S - NTN

1202S

0

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 15 mm
D - Наружный диаметр 35 mm
B - Ширина подшипника/внутреннего кольца 11 mm
rs - Минимальный радиус галтели 0,6 mm
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,05 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 7,6 kN
C0 - Статическая грузоподъёмность 1,75 kN
Cu - Предельная усталостная нагрузка 0,072 kN
е - Коэффициент 0.32
Y0 - коэффициент статической осевой нагрузки 2.1
Y1 - Коэффициент осевой нагрузки 2
Y2 - Коэффициент осевой нагрузки 3.1
Nlim - Предельная скорость при смазывании маслом 22000 tr/min
Nlim - Предельная скорость при смазывании консистентной смазкой 18000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 19 mm
Da max - Максимальный диаметр буртика корпуса 31 mm
ra max - Максимальный радиус галтели вала и корпуса 0,6 mm
Product classification image

Эквиваленты
