Самоустанавливающийся двухрядный роликовый подшипник для применения в условиях вибрации, неразъемный массивный сепаратор, канавка и отверстия для смазывания на внешнем кольце, конические отверстия 1:12, специальный зазор класса С4
Сферические роликоподшипники способны выдерживать значительные нагрузки и несоосность. Они прекрасно подходят для эксплуатации в суровых условиях при вибрациях и ударах (дробилки, вибрационные грохоты и т.д.). Благодаря концепции ULTAGE NTN предлагает непревзойдённый срок службы и выносливость подшипников.
Войти
Добавить этот товар в корзинуDocumentation
Product information

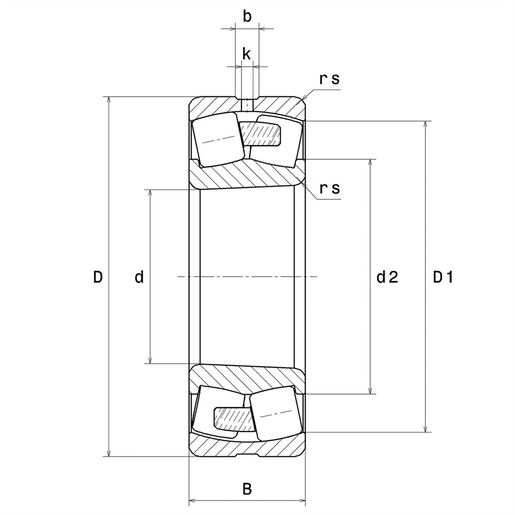

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 55 mm |
| D - Наружный диаметр | 120 mm |
| B - Ширина подшипника/внутреннего кольца | 43 mm |
| d2 - Наружный диаметр внутреннего кольца | 0 mm |
| D1 - Внутренний диаметр наружного кольца | 102,9 mm |
| rs - Минимальный радиус галтели | 2 mm |
| Кол-во отверстий для пересмазывания | 3 |
| b- ширина паза | 7,83 mm |
| k - диаметр отверстия | 3,5 mm |
| Обозн. втулки | H2311 |
| Класс радиального зазора | C4 Special |
| Вес | 2,32 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 296 kN |
| C0 - Статическая грузоподъёмность | 274 kN |
| Cu - Предельная усталостная нагрузка | 33,4 kN |
| е - Коэффициент | 0.36 |
| Y0 - коэффициент статической осевой нагрузки | 1.83 |
| Y1 - Коэффициент осевой нагрузки | 1.87 |
| Y2 - Коэффициент осевой нагрузки | 2.79 |
| N ref - Базовая частота вращения | 4600 tr/min |
| N lim - Предельная частота вращения | 5600 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 200 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Частота вращения по внешнему кольцу (60 об/мин) | 5,61 Hz |
| BPFI - Частота вращения внутреннему кольцу (60 об/мин) | 8,39 Hz |
| BSF - Частота вращения тела качения (60 об/мин) | 4,703 Hz |
| BRF - Частота прохождения контакта тела качения (60 об/мин) | 2,352 Hz |
| FTF - Частота вращения сепаратора (60 об/мин) | 0,401 Hz |
| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da max - Максимальный диаметр буртика вала | 0 mm |
| da min - Минимальный диаметр буртика вала | 66 mm |
| db - Минимальный диаметр втулки | 61 mm |
| Ce - Минимальная длина втулки | 6 mm |
| Da max - Максимальный диаметр буртика корпуса | 109 mm |
| ra max - Максимальный радиус галтели вала и корпуса | 2 mm |
