22313EF800 - SNR

22313EF800

Самоустанавливающийся двухрядный роликовый подшипник для применения в условиях вибрации, неразъемный массивный сепаратор, канавка и отверстия для смазывания на внешнем кольце, специальный зазор класса С4

product label

Сферические роликоподшипники способны выдерживать значительные нагрузки и несоосность. Они прекрасно подходят для эксплуатации в суровых условиях при вибрациях и ударах (дробилки, вибрационные грохоты и т.д.). Благодаря концепции ULTAGE NTN EUROPE предлагает непревзойдённый срок службы и выносливость подшипников.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

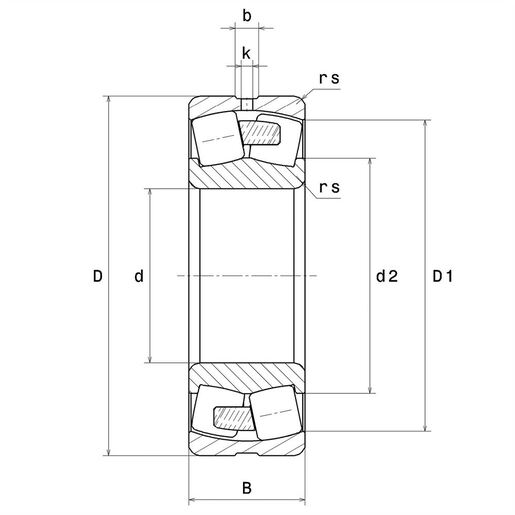

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
d - Внутренний диаметр65 mm
D - Наружный диаметр140 mm
B - Ширина подшипника/внутреннего кольца48 mm
d2 - Наружный диаметр внутреннего кольца0 mm
D1 - Внутренний диаметр наружного кольца121,2 mm
rs - Минимальный радиус галтели2,1 mm
Кол-во отверстий для пересмазывания3
b- ширина паза9,24 mm
k - диаметр отверстия4 mm
Класс радиального зазораC4 Специальный
Вес3,493 kg
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность369 kN
C0 - Статическая грузоподъёмность343 kN
Cu - Предельная усталостная нагрузка41,2 kN
е - Коэффициент0.33
Y0 - коэффициент статической осевой нагрузки2.01
Y1 - Коэффициент осевой нагрузки2.06
Y2 - Коэффициент осевой нагрузки3.06
Nref - Базовая частота вращения4000 tr/min
Nlim - Предельная частота вращения4800 tr/min
Tmin - Мин. рабочая температура-40 °C
Tmax - Макс. рабочая температура200 °C
ЧАСТОТЫ ПОДШИПНИКОВ
BPFO - Собственная частота наружного кольца (60 об/мин)5,615 Hz
BPFI - Собственная частота внутреннего кольца (60 об/мин)8,385 Hz
FTF - Собственная частота сепаратора (60 об/мин)0,401 Hz
BSF - Собственная частота беговых дорожек (60 об/мин)4,746 Hz
РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ
da max - Максимальный диаметр буртика вала0 mm
da min - Минимальный диаметр буртика вала77 mm
Da max - Максимальный диаметр буртика корпуса128 mm
ra max - Максимальный радиус галтели вала и корпуса2 mm
