32012A - SNR

32012A

Конический роликоподшипник, сепаратор из листовой стали

Однорядные конические роликоподшипники доступны в метрических (стандартны ISO 355 и JIS B 1512) и дюймовых  размерах (стандарт ABMA, включающий J для метрических размеров). Однорядные конические роликоподшипники являются наиболее распространёнными и обычно устанавливаются "спина к спине".

Загрузки

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

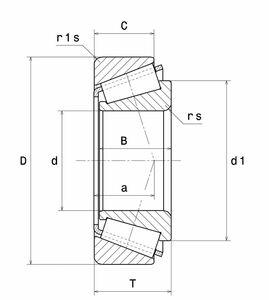

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
d - Внутренний диаметр60 mm
D - Наружный диаметр95 mm
B - Ширина подшипника/внутреннего кольца23 mm
C - Ширина наружного кольца17,5 mm
T - Общая ширина23 mm
d1 - Наружный диаметр внутреннего кольца78,5 mm
а - Точка приложения нагрузки на оси21 mm
rs - Минимальный радиус галтели1,5 mm
r1s - Минимальный радиус галтели1,5 mm
Вес0,584 kg
Обозначение ISO355T4CC060
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность81,6 kN
A2 - Коэффициент материала1
C0 - Статическая грузоподъёмность122 kN
Cu - Предельная усталостная нагрузка14,9 kN
е - Коэффициент0.43
Y0 - коэффициент статической осевой нагрузки0.77
Y2 - Коэффициент осевой нагрузки1.39
Nref - Базовая частота вращения4400 tr/min
Nlim - Предельная частота вращения7200 tr/min
Tmin - Мин. рабочая температура-40 °C
Tmax - Макс. рабочая температура120 °C
ЧАСТОТЫ ПОДШИПНИКОВ
BPFO - Собственная частота наружного кольца (60 об/мин)11,696 Hz
BPFI - Собственная частота внутреннего кольца (60 об/мин)14,304 Hz
FTF - Собственная частота сепаратора (60 об/мин)0,45 Hz
BSF - Собственная частота беговых дорожек (60 об/мин)9,49 Hz
РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ
da max - Максимальный диаметр буртика вала67 mm
db min - Минимальный диаметр буртика вала68,5 mm
Da min - Минимальный диаметр буртика корпуса85 mm
Da max - Максимальный диаметр буртика корпуса86,5 mm
Db min - Минимальный диаметр буртика корпуса91 mm
Ca - Минимальный зазор4 mm
Cb - Минимальный зазор5,5 mm
ra max - Максимальный радиус галтели1,5 mm
r1a - Максимальный радиус галтели1,5 mm
Product classification image



ПроизводительАртикулVOLKSWAGEN2D0501319B



МаркаМодельПоколениеДатаПозицияРасположениеVOLKSWAGENCrafterCrafter04/2011 => 11/2016--VOLKSWAGENLTLT II04/1996 => 04/2003--VOLKSWAGENLTLT II04/1996 => 04/2003СЛЕВА/СПРАВАЗАДНИЙVOLKSWAGENLTLT III05/2003 => 06/2006--VOLKSWAGENLTLT III05/2003 => 06/2006СЛЕВА/СПРАВАЗАДНИЙ
Calcul factors image

Эквиваленты
