Конический роликоподшипник, сепаратор из листовой стали
Однорядные конические роликоподшипники доступны в метрических (стандартны ISO 355 и JIS B 1512) и дюймовых размерах (стандарт ABMA, включающий J для метрических размеров). Однорядные конические роликоподшипники являются наиболее распространёнными и обычно устанавливаются "спина к спине".
Технический паспорт

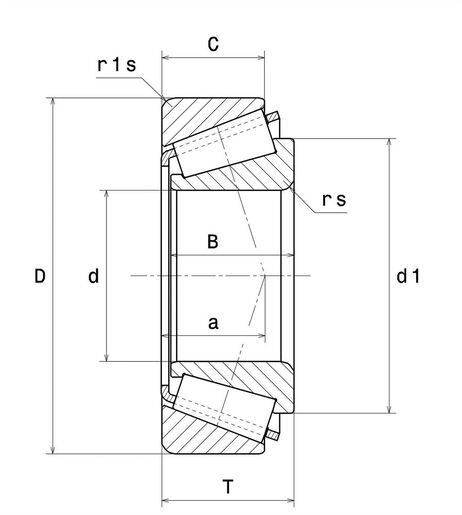

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 25 mm |
| D - Наружный диаметр | 52 mm |
| B - Ширина подшипника/внутреннего кольца | 18 mm |
| C - Ширина наружного кольца | 15 mm |
| T - Общая ширина | 19,25 mm |
| d1 - Наружный диаметр внутреннего кольца | 40,1 mm |
| а - Точка приложения нагрузки на оси | 16,75 mm |
| rs - Минимальный радиус галтели | 1 mm |
| r1s - Минимальный радиус галтели | 1 mm |
| Вес | 0,192 kg |
| Обозначение ISO355 | T5CD025B |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 41,5 kN |
| A2 - Коэффициент материала | 1 |
| C0 - Статическая грузоподъёмность | 49 kN |
| Cu - Предельная усталостная нагрузка | 6 kN |
| е - Коэффициент | 0.58 |
| Y0 - коэффициент статической осевой нагрузки | 0.57 |
| Y2 - Коэффициент осевой нагрузки | 1.03 |
| Nref - Базовая частота вращения | 7800 tr/min |
| Nlim - Предельная частота вращения | 14000 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Собственная частота наружного кольца (60 об/мин) | 7,672 Hz |
| BPFI - Собственная частота внутреннего кольца (60 об/мин) | 10,327 Hz |
| FTF - Собственная частота сепаратора (60 об/мин) | 0,426 Hz |
| BSF - Собственная частота беговых дорожек (60 об/мин) | 6,181 Hz |
| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da max - Максимальный диаметр буртика вала | 30 mm |
| db min - Минимальный диаметр буртика вала | 30,5 mm |
| Da min - Минимальный диаметр буртика корпуса | 41 mm |
| Da max - Максимальный диаметр буртика корпуса | 46,5 mm |
| Db min - Минимальный диаметр буртика корпуса | 50,4 mm |
| Ca - Минимальный зазор | 2,5 mm |
| Cb - Минимальный зазор | 4 mm |
| ra max - Максимальный радиус галтели | 1 mm |
| r1a - Максимальный радиус галтели | 1 mm |
