Конический роликоподшипник, сепаратор из листовой стали
Однорядные конические роликоподшипники доступны в метрических (стандартны ISO 355 и JIS B 1512) и дюймовых размерах (стандарт ABMA, включающий J для метрических размеров). Однорядные конические роликоподшипники являются наиболее распространёнными и обычно устанавливаются "спина к спине".
Войти
Добавить этот товар в корзинуDocumentation
Product information

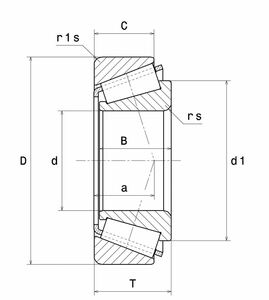

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 80 mm |
| D - Наружный диаметр | 140 mm |
| B - Ширина подшипника/внутреннего кольца | 46 mm |
| C - Ширина наружного кольца | 35 mm |
| T - Общая ширина | 46 mm |
| d1 - Наружный диаметр внутреннего кольца | 110,2 mm |
| а - Точка приложения нагрузки на оси | 35,1 mm |
| rs - Минимальный радиус галтели | 2,5 mm |
| r1s - Минимальный радиус галтели | 2 mm |
| Вес | 2,844 kg |
| Обозначение ISO355 | T3EE080 |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 267 kN |
| A2 - Коэффициент материала | 1 |
| C0 - Статическая грузоподъёмность | 380 kN |
| Cu - Предельная усталостная нагрузка | 45,1 kN |
| е - Коэффициент | 0.43 |
| Y0 - коэффициент статической осевой нагрузки | 0.78 |
| Y2 - Коэффициент осевой нагрузки | 1.41 |
| N ref - Базовая частота вращения | 3200 tr/min |
| N lim - Предельная частота вращения | 4900 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Частота вращения по внешнему кольцу (60 об/мин) | 9,094 Hz |
| BPFI - Частота вращения внутреннему кольцу (60 об/мин) | 11,906 Hz |
| BSF - Частота вращения тела качения (60 об/мин) | 7,058 Hz |
| BRF - Частота прохождения контакта тела качения (60 об/мин) | 3,529 Hz |
| FTF - Частота вращения сепаратора (60 об/мин) | 0,433 Hz |
| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da max - Максимальный диаметр буртика вала | 89 mm |
| db min - Минимальный диаметр буртика вала | 90 mm |
| Da min - Минимальный диаметр буртика корпуса | 119 mm |
| Da max - Максимальный диаметр буртика корпуса | 130 mm |
| Db min - Минимальный диаметр буртика корпуса | 135 mm |
| Ca - Минимальный зазор | 7 mm |
| Cb - Минимальный зазор | 11 mm |
| ra max - Максимальный радиус галтели | 2 mm |
| r1a - Максимальный радиус галтели | 2 mm |
