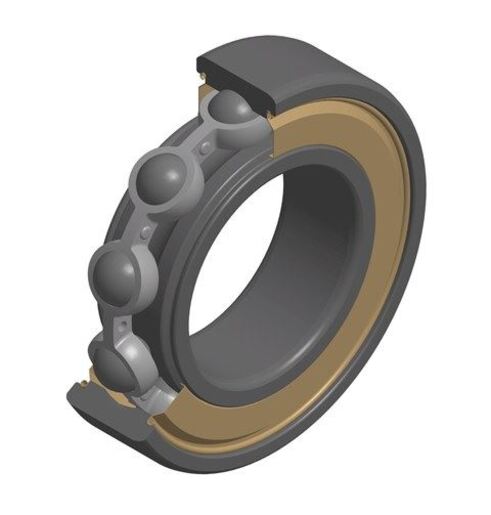

Радиальный шарикоподшипник, сепаратор из листовой стали, двусторонние пластины
Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.
3D файл
Технический паспорт

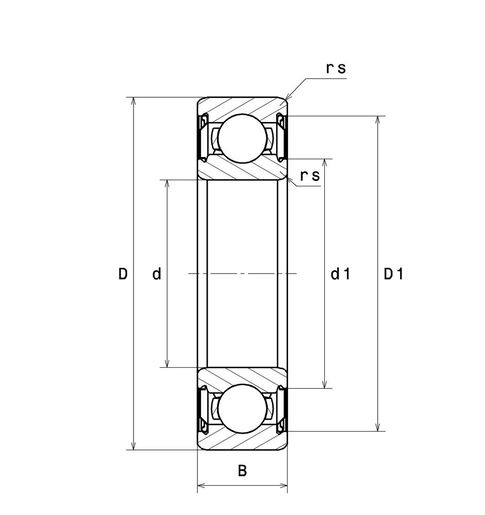

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 70 mm |
| D - Наружный диаметр | 110 mm |
| B - Ширина подшипника/внутреннего кольца | 20 mm |
| d1 - Наружный диаметр внутреннего кольца | 78,7 mm |
| D1 - Внутренний диаметр наружного кольца | 100,8 mm |
| rs - Минимальный радиус галтели | 1,1 mm |
| Класс радиального зазора | C3 Специальный |
| Вес | 0,61 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 40,1 kN |
| C0 - Статическая грузоподъёмность | 31 kN |
| Cu - Предельная усталостная нагрузка | 1,41 kN |
| f0 - Коэффициент | 15.6 |
| Nref - Базовая частота вращения | 6800 tr/min |
| Nlim - Предельная частота вращения | 8000 tr/min |
| Tmin - Мин. рабочая температура | -30 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Собственная частота наружного кольца (60 об/мин) | 6,074 Hz |
| BPFI - Собственная частота внутреннего кольца (60 об/мин) | 7,926 Hz |
| FTF - Собственная частота сепаратора (60 об/мин) | 0,434 Hz |
| BSF - Собственная частота беговых дорожек (60 об/мин) | 7,427 Hz |

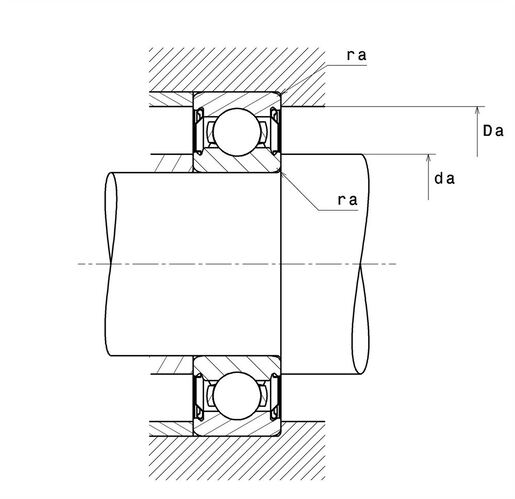

| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 76,5 mm |
| da max - Максимальный диаметр буртика вала | 78,7 mm |
| Da max - Максимальный диаметр буртика корпуса | 103,5 mm |
| ra max - Максимальный радиус галтели вала и корпуса | 1 mm |
