Радиальный шарикоподшипник, сепаратор из листовой стали, канавка и стопорное кольцо на внешнем диаметре, односторонняя пластина
Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.
3D файл
Технический паспорт
Спесификация
РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| d - Внутренний диаметр | 75 mm |
| D - Наружный диаметр | 115 mm |
| B - Ширина подшипника/внутреннего кольца | 20 mm |
| a min - Минимальное положение канавки | 2,67 mm |
| a max - Максимальное положение канавки | 2,87 mm |
| Ca min - положение мини-сегмента | 5,13 mm |
| Ca max - Максимальное положение сегмента | 5,33 mm |
| rs - Минимальный радиус галтели | 1,1 mm |
| rNs - Минимальный радиус галтели | 0,5 mm |
| D3 - Максимальный диаметр нижней канавки | 111,81 mm |
| b min - минимальная ширина канавки | 2,7 mm |
| b max - максимальная ширина канавки | 3 mm |
| r0 max - Максимальный радиус нижней канавки | 0,6 mm |
| D4 max - Максимальный наружный диаметр стопорного кольца в сборе | 121,6 mm |
| f - Толщина стопорного кольца | 2,46 mm |
| Обозн. стопорного кольца | R115 |
| Класс радиального зазора | C3 Специальный |
| Вес | 0,649 kg |
| Марка | NTN |
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 44 kN |
| C0 - Статическая грузоподъёмность | 33,5 kN |
| Cu - Предельная усталостная нагрузка | 2,44 kN |
| f0 - Коэффициент | 15.8 |
| Nlim - Предельная скорость при смазывании маслом | 6700 tr/min |
| Nlim - Предельная скорость при смазывании консистентной смазкой | 5700 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 120 °C |

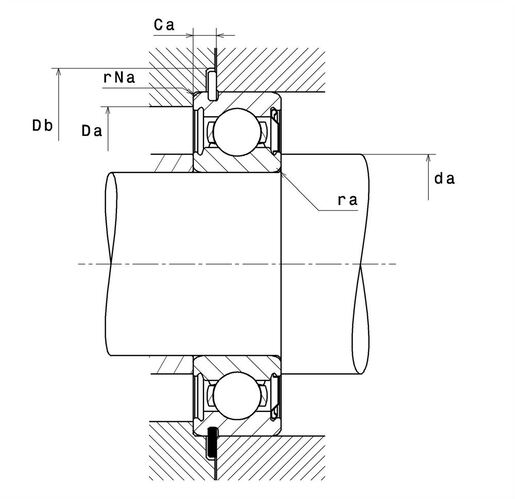

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 81,5 mm |
| Da max - Максимальный диаметр буртика корпуса | 108,5 mm |
| ra max - Максимальный радиус галтели вала и корпуса | 1 mm |
| rNa max - Максимальный радиус галтели на стороне сегмента | 0,5 mm |
| Db min - Минимальный диаметр стопорного кольца | 123 mm |
