6016LUC4 - NTN

6016LUC4

Радиальный шарикоподшипник, сепаратор из листовой стали, одностороннее контактное уплотнение

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

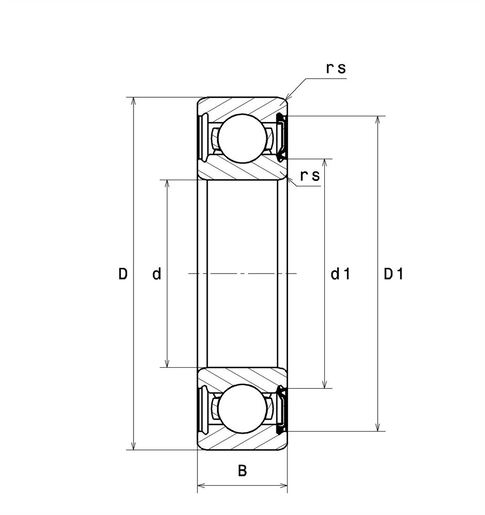

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 80 mm
D - Наружный диаметр 125 mm
B - Ширина подшипника/внутреннего кольца 22 mm
rs - Минимальный радиус галтели 1,1 mm
Класс радиального зазора Нет
Вес 0,854 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 53 kN
C0 - Статическая грузоподъёмность 40 kN
Cu - Предельная усталостная нагрузка 2,91 kN
f0 - Коэффициент 15.6
Nlim - Предельная скорость при смазывании консистентной смазкой 3100 tr/min
Tmin - Мин. рабочая температура -25 °C

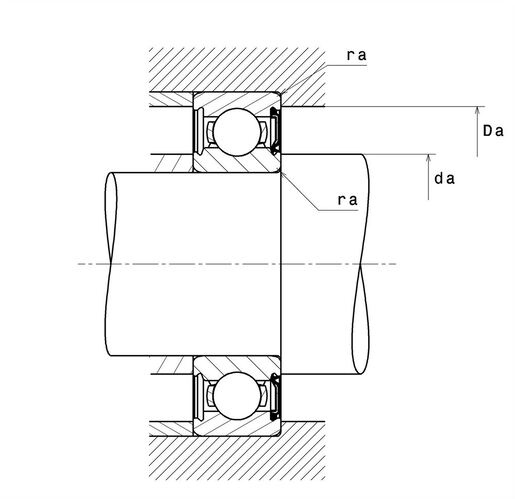

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 86,5 mm
da max - Максимальный диаметр буртика вала 91,5 mm
Da max - Максимальный диаметр буртика корпуса 118,5 mm
ra max - Максимальный радиус галтели вала и корпуса 1 mm
Product classification image
Calcul factors image
