Радиальный шарикоподшипник, сепаратор из листовой стали, канавка и стопорное кольцо на внешнем диаметре, односторонняя пластина
Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.
Войти
Добавить этот товар в корзинуDocumentation
Product information
| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 55 mm |
| D - Наружный диаметр | 100 mm |
| B - Ширина подшипника/внутреннего кольца | 21 mm |
| d1 - Наружный диаметр внутреннего кольца | 65,4 mm |
| D1 - Внутренний диаметр наружного кольца | 90,9 mm |
| a min - Минимальное положение канавки | 3,07 mm |
| a max - Максимальное положение канавки | 3,28 mm |
| Ca min - положение мини-сегмента | 5,43 mm |
| Ca max - Максимальное положение сегмента | 5,74 mm |
| rs - Минимальный радиус галтели | 1,5 mm |
| rNs - Минимальный радиус галтели | 0,5 mm |
| D3 - Максимальный диаметр нижней канавки | 96,8 mm |
| b min - минимальная ширина канавки | 2,7 mm |
| b max - максимальная ширина канавки | 3 mm |
| r0 max - Максимальный радиус нижней канавки | 0,6 mm |
| D4 max - Максимальный наружный диаметр стопорного кольца в сборе | 106,5 mm |
| f - Толщина стопорного кольца | 2,41 mm |
| Обозн. стопорного кольца | R100 |
| Класс радиального зазора | CN |
| Вес | 0,604 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 45,7 kN |
| C0 - Статическая грузоподъёмность | 29,3 kN |
| Cu - Предельная усталостная нагрузка | 1,33 kN |
| f0 - Коэффициент | 14.3 |
| N ref - Базовая частота вращения | 7500 tr/min |
| N lim - Предельная частота вращения | 11000 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Частота вращения по внешнему кольцу (60 об/мин) | 4,078 Hz |
| BPFI - Частота вращения внутреннему кольцу (60 об/мин) | 5,922 Hz |
| BSF - Частота вращения тела качения (60 об/мин) | 5,24 Hz |
| BRF - Частота прохождения контакта тела качения (60 об/мин) | 2,62 Hz |
| FTF - Частота вращения сепаратора (60 об/мин) | 0,408 Hz |

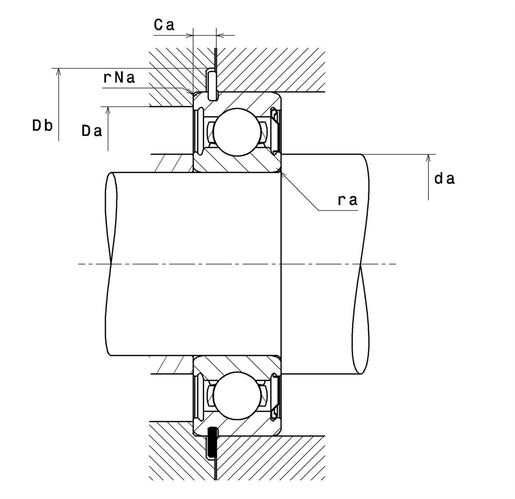

| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 63 mm |
| da max - Максимальный диаметр буртика вала | 65,4 mm |
| Da max - Максимальный диаметр буртика корпуса | 92 mm |
| ra max - Максимальный радиус галтели вала и корпуса | 1,5 mm |
| rNa max - Максимальный радиус галтели на стороне сегмента | 0,5 mm |
| Db min - Минимальный диаметр стопорного кольца | 108 mm |
