6216LLUNR/2AS - NTN

6216LLUNR/2AS

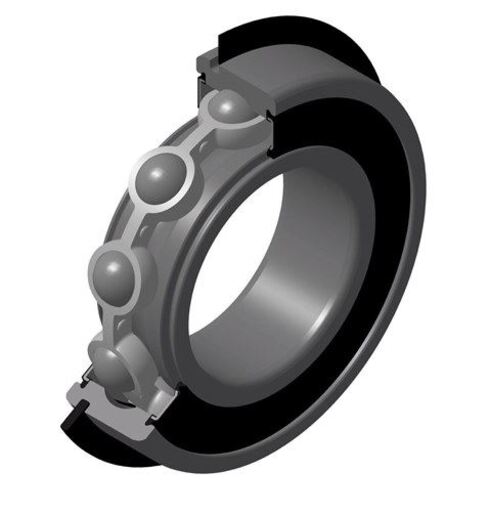

Радиальный шарикоподшипник, сепаратор из листовой стали, канавка и стопорное кольцо на внешнем диаметре, двусторонние неконтактные уплотнения

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 80 mm
D - Наружный диаметр 140 mm
B - Ширина подшипника/внутреннего кольца 26 mm
a min - Минимальное положение канавки 4,65 mm
a max - Максимальное положение канавки 4,9 mm
Ca min - положение мини-сегмента 7,47 mm
Ca max - Максимальное положение сегмента 7,72 mm
rs - Минимальный радиус галтели 2 mm
rNs - Минимальный радиус галтели 0,5 mm
D3 - Максимальный диаметр нижней канавки 135,23 mm
b min - минимальная ширина канавки 3,1 mm
b max - максимальная ширина канавки 3,4 mm
r0 max - Максимальный радиус нижней канавки 0,6 mm
D4 max - Максимальный наружный диаметр стопорного кольца в сборе 149,7 mm
f - Толщина стопорного кольца 2,82 mm
Обозн. стопорного кольца R140
Класс радиального зазора C3 Специальный
Вес 1,4 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 80,5 kN
C0 - Статическая грузоподъёмность 53 kN
Cu - Предельная усталостная нагрузка 3,95 kN
f0 - Коэффициент 14.6
Nlim - Предельная скорость при смазывании консистентной смазкой 3000 tr/min
Tmin - Мин. рабочая температура -25 °C
Tmax - Макс. рабочая температура 110 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 89 mm
da max - Максимальный диаметр буртика вала 95,5 mm
Da max - Максимальный диаметр буртика корпуса 131 mm
ra max - Максимальный радиус галтели вала и корпуса 2 mm
rNa max - Максимальный радиус галтели на стороне сегмента 0,5 mm
Db min - Минимальный диаметр стопорного кольца 152 mm
