6222L1C3 - NTN

6222L1C3

Радиальный шарикоподшипник, массивный сепаратор, открытый

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 110 mm
D - Наружный диаметр 200 mm
B - Ширина подшипника/внутреннего кольца 38 mm
rs - Минимальный радиус галтели 2,1 mm
Класс радиального зазора P0 Специальный
Вес 4,36 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 160 kN
C0 - Статическая грузоподъёмность 117 kN
Cu - Предельная усталостная нагрузка 4,25 kN
f0 - Коэффициент 14.3
Tmin - Мин. рабочая температура -40 °C
Tmax - Макс. рабочая температура 120 °C

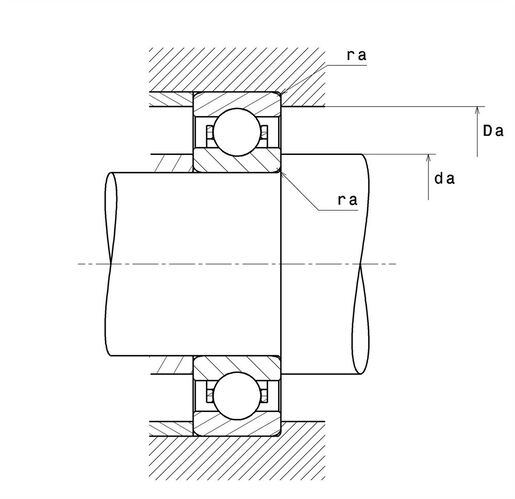

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 121 mm
Da max - Максимальный диаметр буртика корпуса 189 mm
ra max - Максимальный радиус галтели вала и корпуса 2 mm
