6234L1C3 - NTN

6234L1C3

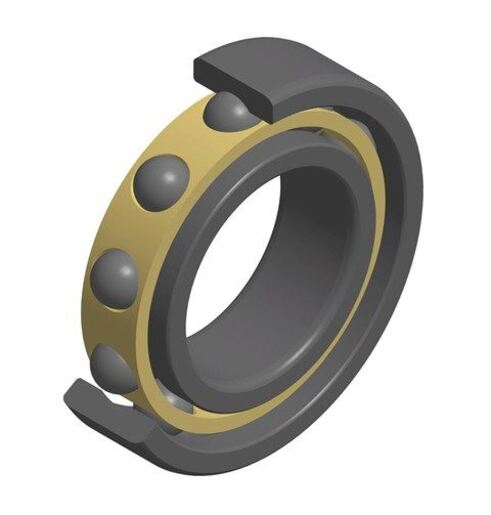

Радиальный шарикоподшипник, массивный сепаратор, открытый

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 170 mm
D - Наружный диаметр 310 mm
B - Ширина подшипника/внутреннего кольца 52 mm
rs - Минимальный радиус галтели 4 mm
Класс радиального зазора P0 Специальный
Вес 14,5 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 235 kN
C0 - Статическая грузоподъёмность 223 kN
Cu - Предельная усталостная нагрузка 6,5 kN
f0 - Коэффициент 15.3
Tmin - Мин. рабочая температура -40 °C
Tmax - Макс. рабочая температура 120 °C

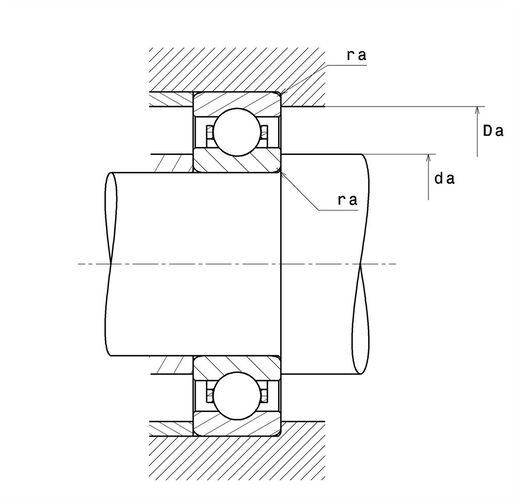

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 186 mm
Da max - Максимальный диаметр буртика корпуса 294 mm
ra max - Максимальный радиус галтели вала и корпуса 3 mm
