6318EEC3 - SNR

6318EEC3

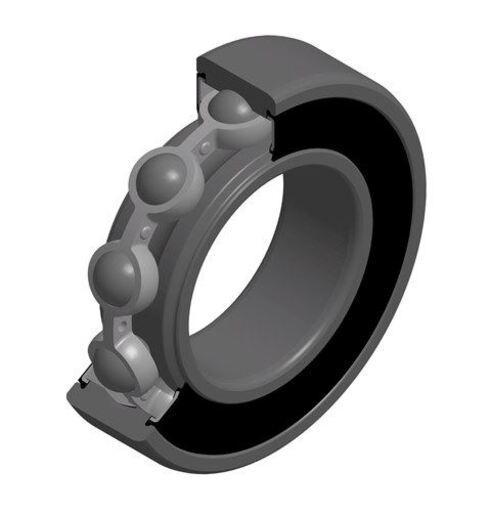

Радиальный шарикоподшипник, сепаратор из листой стали, двусторонние контактные уплотнения

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

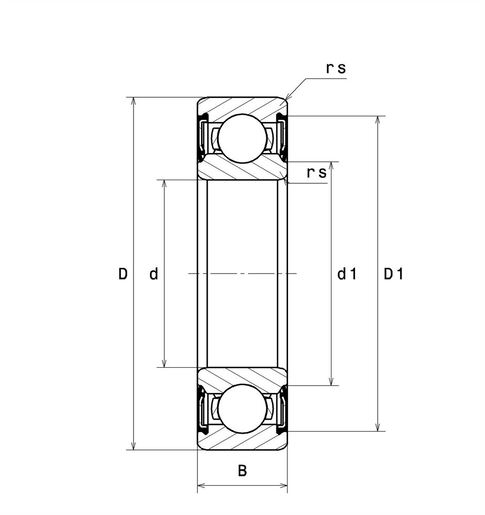

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
d - Внутренний диаметр90 mm
D - Наружный диаметр190 mm
B - Ширина подшипника/внутреннего кольца43 mm
d1 - Наружный диаметр внутреннего кольца112,2 mm
D1 - Внутренний диаметр наружного кольца167,7 mm
rs - Минимальный радиус галтели3 mm
Класс радиального зазораP0 Специальный
Вес4,973 kg
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность150 kN
C0 - Статическая грузоподъёмность107 kN
Cu - Предельная усталостная нагрузка4,1 kN
f0 - Коэффициент13.3
Nlim - Предельная частота вращения2600 tr/min
Tmin - Мин. рабочая температура-30 °C
Tmax - Макс. рабочая температура120 °C
ЧАСТОТЫ ПОДШИПНИКОВ
BPFO - Собственная частота наружного кольца (60 об/мин)3,093 Hz
BPFI - Собственная частота внутреннего кольца (60 об/мин)4,907 Hz
FTF - Собственная частота сепаратора (60 об/мин)0,387 Hz
BSF - Собственная частота беговых дорожек (60 об/мин)4,183 Hz
РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ
da min - Минимальный диаметр буртика вала103 mm
da max - Максимальный диаметр буртика вала112,2 mm
Da max - Максимальный диаметр буртика корпуса177 mm
ra max - Максимальный радиус галтели вала и корпуса2,5 mm
Product classification image
Calcul factors image

Эквиваленты
