Регулируемые шариковые втулки позволяют уменьшить радиальный люфт для точных линейных перемещений с низким трением на консольных валах из закаленной стали.
3D файл
Технический паспорт

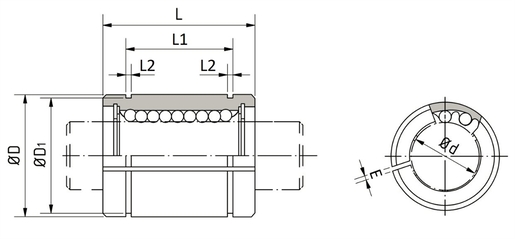

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| Тип конструкции | ДРАЙВ Пополнение |
| Категория шариковой втулки | Стандартные шариковые втулки, регулируемые |
| Стандарт | Размеры ISO |
| Количество уплотнений | 2 |
| Материал кольца или фиксирующих колец | 100Cr6 |
| Материал сепаратора | RSt34-2 |
| Начальное смазывание | Нет |
| d - Внутренний диаметр | 12 mm |
| d - Диаметр отверстия | 0,008/0 |
| D - Наружный диаметр | 22 mm |
| D - Наружный диаметр | 0/-0,009 |
| L - Длина | 32 mm |
| L - Длина | 0/-0,2 |
| L1 | 22,9 mm |
| Длина L1 | 0/-0,2 |
| D1 - Диаметр | 21 mm |
| L2 | 1,3 mm |
| E | 1,5 mm |
| Количество рядов шариков | 4 |
| Вес | 0,044 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| Cmin | 0,416 kN |
| Cmax | 0,588 kN |
| C0min | 0,784 kN |
| C0max | 1,109 kN |
| Tmin - Мин. рабочая температура | -20 °C |
| Tmax - Макс. рабочая температура | 110 °C |
