BBE12UU-AJ - SNR

BBE12UU-AJ

Регулируемые шариковые втулки позволяют уменьшить радиальный люфт для точных линейных перемещений с низким трением на консольных валах из закаленной стали.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

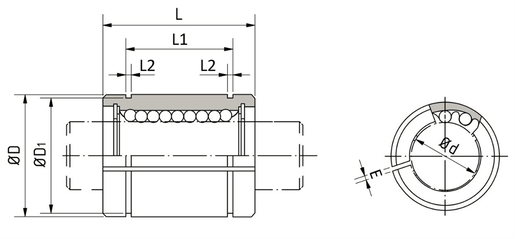

РАЗМЕРЫ ИЗДЕЛИЯ

Тип ДРАЙВ Пополнение
Категория шариковой втулки Стандартные шариковые втулки, регулируемые
Марка SNR
Стандарт Размер ISO
Количество уплотнений 2
Материал кольца или фиксирующих колец 100Cr6
Материал сепаратора PA
Заполненный смазкой no
d - Внутренний диаметр 12 mm
d - Диаметр отверстия 0,008/0
D - Наружный диаметр 22 mm
D - Наружный диаметр 0/-0,009
L - Длина 32 mm
L - Длина 0/-0,2
L1 - Расстояние между канавками 22,9 mm
Длина L1 0/-0,2
D1 - Диаметр 21 mm
L2 - Ширина канавки 1,3 mm
E - Ширина раскрытия 1,5 mm
Количество рядов шариков 4
Вес 0,044 kg
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cmin 0,416 kN
Cmax 0,588 kN
C0min 0,784 kN
C0max 1,109 kN
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 80 °C
