BBE20LUU - SNR

BBE20LUU

Закрытые шариковые втулки обеспечивают точные линейные перемещения с низким коэффициентом трения на консольных валах из закаленной стали.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

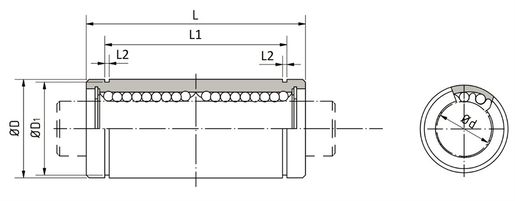

РАЗМЕРЫ ИЗДЕЛИЯ

Тип УМНОЕ пополнение
Категория шариковой втулки Стандартные шариковые втулки, закрытые
Марка SNR
Стандарт Размер ISO
Количество уплотнений 2
Материал кольца или фиксирующих колец 100Cr6
Материал сепаратора PA
Заполненный смазкой no
d - Внутренний диаметр 20 mm
d - Диаметр отверстия 0,011/-0,001
D - Наружный диаметр 32 mm
D - Наружный диаметр 0/-0,013
L - Длина 80 mm
L - Длина 0/-0,3
L1 - Расстояние между канавками 61 mm
Длина L1 0/-0,3
D1 - Диаметр 30,3 mm
L2 - Ширина канавки 1,6 mm
Количество рядов шариков 5
Вес 0,18 kg
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cmin 1,44 kN
Cmax 2,107 kN
C0min 2,74 kN
C0max 4,009 kN
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 80 °C
