BBET20UU - SNR

BBET20UU

Шариковые втулки Super характеризуются способностью компенсировать смещения до ±0,5°. Супершариковые втулки выпускаются в закрытом и открытом исполнении.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

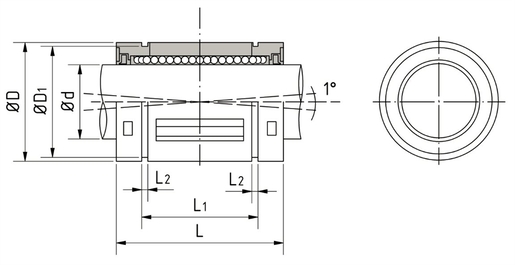

РАЗМЕРЫ ИЗДЕЛИЯ

Тип BBET
Категория шариковой втулки Шариковые втулки Super, закрытые
Марка SNR
Стандарт Размер ISO
Количество уплотнений 2
Материал кольца или фиксирующих колец 100Cr6
Материал сепаратора PA
Заполненный смазкой no
Пересмазываемый yes
d - Внутренний диаметр 20 mm
d - Диаметр отверстия 0,009/-0,001
D - Наружный диаметр 32 mm
L - Длина 45 mm
L - Длина 0,2/-0,2
L1 - Расстояние между канавками 31,5 mm
Длина L1 0/-0,2
D1 - Диаметр 30,3 mm
L2 - Ширина канавки 1,6 mm
Диаметр F H11 3 mm
J 1 mm
Количество рядов шариков 6
Вес 0,058 kg
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cmin 2,09 kN
Cmax 2,675 kN
C0min 2,63 kN
C0max 3,366 kN
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 80 °C
