DLG 324 AE - SNR

DLG 324 AE

Трехопорный подшипниковый корпус из серого чугуна, для использования с консистентной смазкой

Разнообразные корпуса подшипников, позволяющие использовать различные комбинации подшипников

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - NU 324 EG15 C3 - 2x 7324 BG - V-140S - Fl 32
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

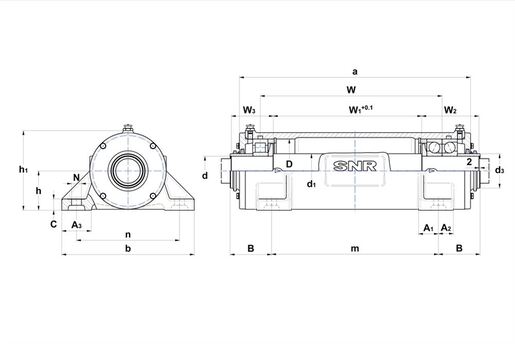

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 120 mm
d1 - Диаметр вала между подшипниками 140 mm
d3 - Наружный диаметр втулки 140 mm
а - Длина корпуса 705 mm
b - Ширина основания корпуса 500 mm
c - Высота основания корпуса 40 mm
h - Высота центра подшипника 160 mm
h1 - Высота корпуса 320 mm
м - Расстояние между монтажными отверстиями (длина) 540 mm
n - Расстояние между монтажными отверстиями (ширина) 410 mm
N - Диаметр монтажного отверстия 35 mm
B - Расстояние монтажного отверстия до ступени вала 100 mm
W - Расстояние подшипника 575 mm
W1 - Длина центрального вала 469,5 mm
W2 - Длина правого конца вала 162,5 mm
W3 - Длина левого конца вала 107,5 mm
A1 - Ширина опоры (для ZLG, ширина внутренней стороны отверстия) 78 mm
A2 - Ширина опоры ZLG с наружной стороны отверстия 60 mm
A3 - Ширина опоры ZLG 115 mm
D - Диаметр посадочного места подшипника 260 mm
Вес 150 kg
Материал корпуса grey cast
Марка SNR
Product classification image

ВИНТЫ

G - Фиксирующие болты M30
Рекомендованное усилие для фиксирующих болтов 1005 N-m
Болты крышки M10x30
Рекомендованное усилие для болтов крышек 35 N-m
