ESC201T04 - SNR

ESC201T04

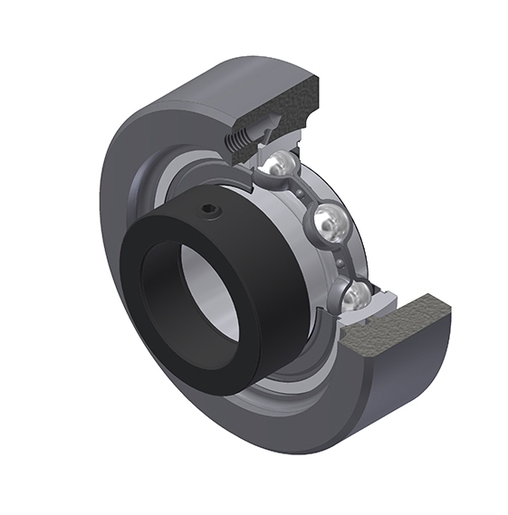

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с эксцентриковым стопорным кольцом, однокромочное уплотнение, для применения при низких температурах

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

3D файл

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - ES201G2T04 - C203
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

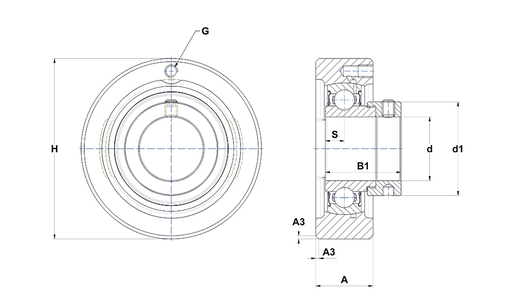

РАЗМЕРЫ ИЗДЕЛИЯ

А - Ширина корпуса 20 mm
A3 - Глубина центрирования / размер фаски 1,5 mm
B1 - Общая ширина внутр. кольца (с эксцентриковым стопорным кольцом/переходной втулкой) 28,6 mm
d - Диаметр вала 12 mm
d1 - Наружный диаметр эксцентрикового кольца/накидной гайки 27,2 mm
G - Пресс-масленка M6x1
H - Длина, ширина или диаметр корпуса 67 mm
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 6,5 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 9,55 kN
C0 - Статическая грузоподъёмность 4,78 kN
Рабочая температура мин. -40 °C
Рабочая температура макс. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 0,44 kg
