EXFLE209T04 - SNR

EXFLE209T04

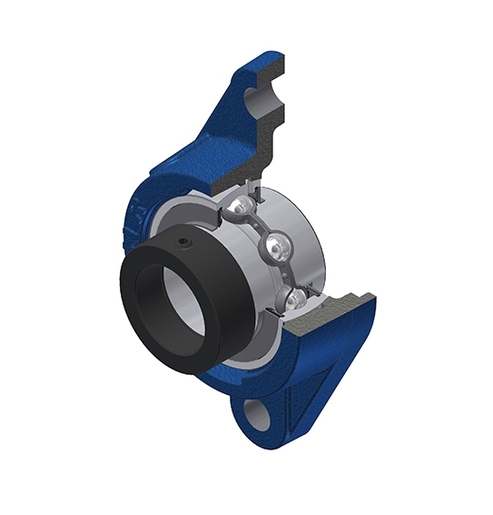

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с эксцентриковым стопорным кольцом, уплотнение с маслоотражателем, для применения при низких температурах

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

3D файл

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - EX209G2T04 - FLE209
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

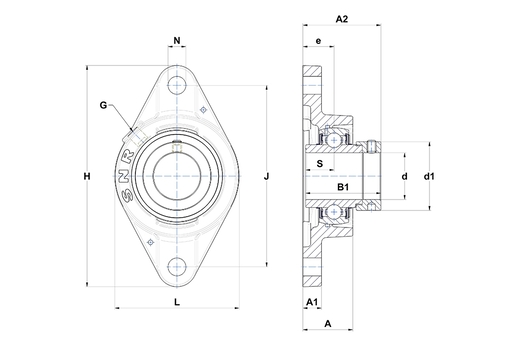

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
А - Высота корпуса37,5 mm
A1 - Высота основания корпуса / высота фланца13 mm
A2 - Общая высота (корпус + вставка) от монтажной поверхности58,9 mm
B - Ширина внутреннего кольца42,8 mm
B1 - Общая ширина внутреннего кольца56,3 mm
d - Диаметр вала45 mm
d1 - Наружный диаметр эксцентрикового кольца/накидной гайки62 mm
e - Расстояние от монтажной поверхности до центра подшипника24 mm
G - Пресс-масленкаR1/8"
H - Длина, ширина или диаметр корпуса180 mm
J - Расстояние между монтажными отверстиями148,5 mm
L - Ширина/диаметр корпуса111 mm
N - Размер монтажного отверстия14 mm
S - Расстояние передняя сторона/центр подшипника21,4 mm
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность31,85 kN
C0 - Статическая грузоподъёмность20,8 kN
Рабочая температура мин.-40 °C
Рабочая температура макс.100 °C
ДРУГИЕ ОСОБЕННОСТИ
Вес1,97 kg
Рекомендованный момент затяжки для стопорных винтов11,5 N-m
